Luke 的休閒筆記: 雙窄帶濾鏡拍攝的巫師星雲（NGC 7380）後製

2020.10.03

很難想像在這樣的情形下，能得到上述拍攝的成果，這都是因為用了雙窄帶濾鏡：

拍攝器材及數據：

ZWO ASI533MC-Pro + Optolong L-EXTREME 雙窄帶濾鏡 + 銳星 SharpStar 107 PH APO
單張曝光 300秒，拍攝 21 張，由於雲的影響，最後以 17 張疊圖後製

拍攝：全程以N.I.N.A. 完成

晚上十點過後，影響極軸校正的廣告燈熄掉，看天空雲量不多，NGC 7380 所在的東北天區恰好無雲，決定賭上一賭，把器材搬上頂樓，以電子極軸鏡做完極軸校正，便開啟 N.I.N.A. 完成這次的拍攝。

以婁宿三（Hamal）做一星校正：
再以婁宿三（Hamal）來 Auto Focus（雖然沒有得到漂亮的曲線，但在 1：1 下星點還蠻細的）：
Sky Atlas 找到 NGC 7380 並 Slew 過去：
成功 Plate Solving ：
設定好拍攝 25 張曝光 300秒的拍攝計畫並開始執行：
拍攝第 1 張，HFR 為 3.01，之後差不多在 3 附近變動：
到了拍第 6 張時，一片雲飄過來，連導星都有問題：
雲過後繼續拍攝，此時西北又有一大片雲逐漸移過來，本以為大概還能再拍個兩三張，結果這些雲在飄過來的過程中竟慢慢散掉，因此能繼續拍下去，在拍完第 21 張後，因為 NGC 7380 的高度也有點低了，就提前結束：
冷凍相機的好處就是拍攝過程中，始終維持 -5℃：
NGC 7380 拍完後，在現場直接以 N.I.N.A. 的 Flat Wizard 設定拍攝 30 張亮平場（經由調整 iPad Pro 亮度後，得到約 2.25 秒的曝光時間）與 50 張相同曝光時間的暗平場：

前置作業：

就如這篇文章的步驟。

後製

依據 Cuiv, The Lazy Geek 的「Dual-Band Filter Processing for color cameras!」來後製。

所謂的雙窄帶濾鏡就是只讓紅色的 Hα及藍綠色的 OIII 通過，對象主要是發射星雲（註）。

在哈伯色板的合成會使用到 Hα、 OIII、SII ，將拍攝得到的彩色影像分離出 RGB Channels 後，R Channel 就是 Hα，而 SII 也是紅色，但訊號比 Hα 弱很多，可以截取影像的明度（L）來代替，至於 OIII 的訊號會分佈在 G、B Channels 裡，這支影片就介紹了如何模擬製作出 OIII，然後再以 PixelMath 將得到的 Hα、 OIII、SII 合成為彩色影像。

（註：截錄自維基百科：「星雲的顏色取決於化學組成和被電離的量，由於在星際間的氣體絕大部分都是在相對下只要較低能量就能電離的氫，所以許多發射星雲都是紅色的。如果有更高的能量能造成其他元素的電離，那麼綠色和藍色的雲氣都有可能出現。經由對星雲光譜的研究，天文學家可以推斷星雲的化學元素。大部分的發射星雲都有90%的氫，其餘的部份則是氦、氧、氮和其他的元素。」）

先按照這支影片的方法 DBE 後就可以開始使用 Cuiv, The Lazy Geek 的方法：

由於他的方法做完後合成的影像已是非線性，因此在開始之前還是先做個 EZ Deconv：
再以 EZ Denoise 於線性下稍為降噪：

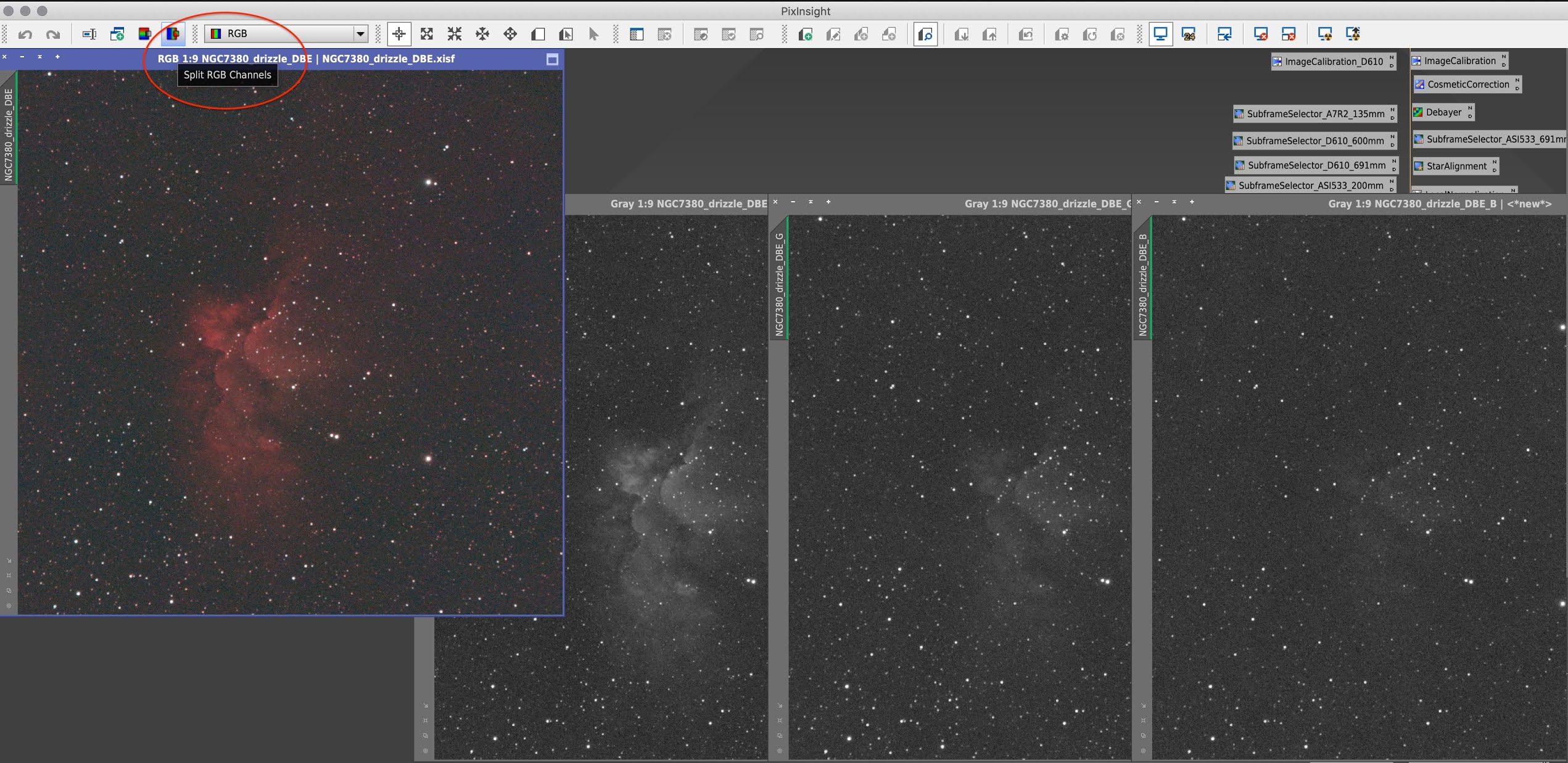

Split RGB Channels：
以 PixelMath 將 G Channels 與 B Channels 合成為 OIII：

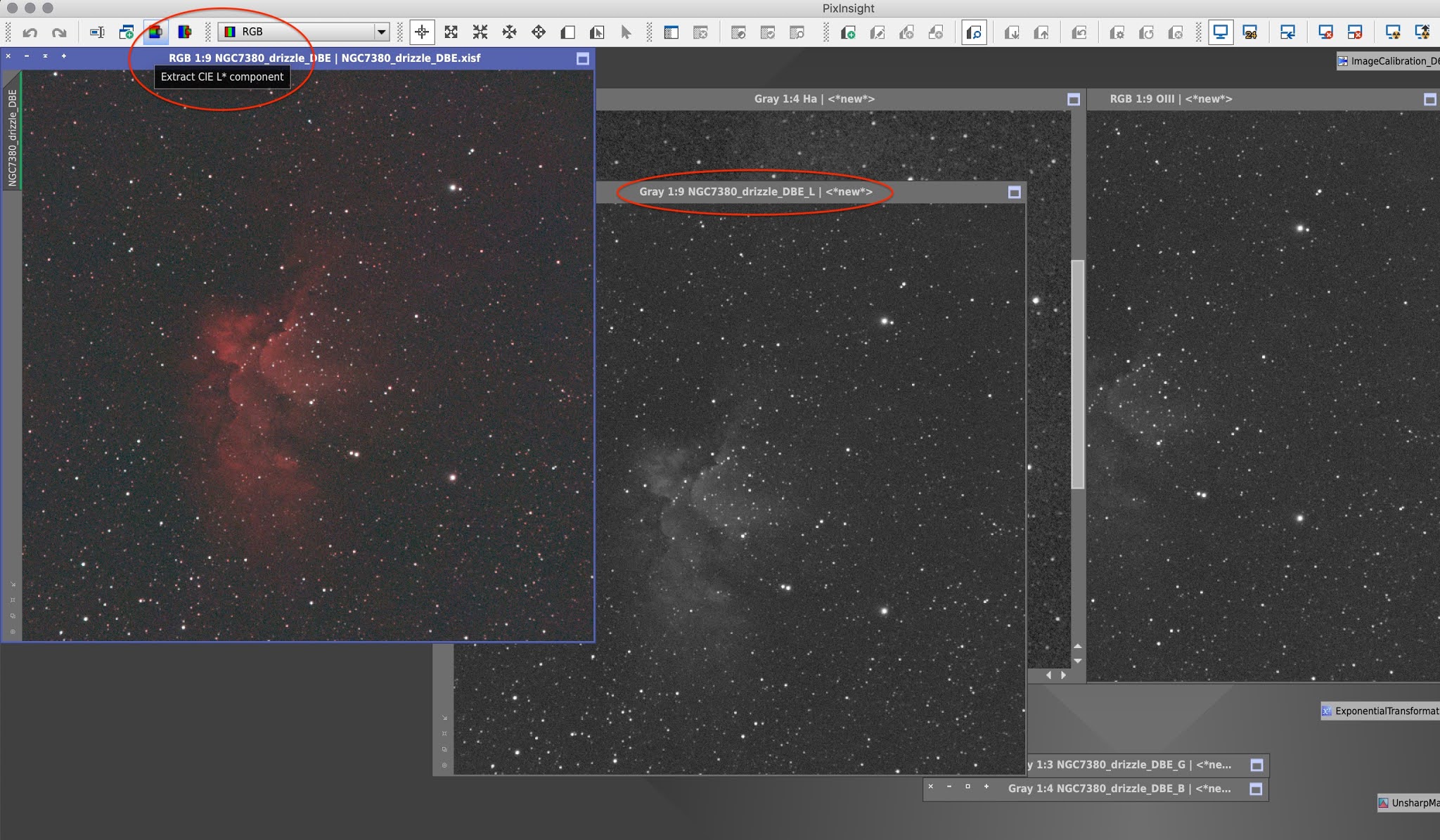

R Channel 即是 Hα；截取影像的明度（L）即是 SII：
以 EZ Stretch 把上述三個影像轉為非線性（按 Reset Stretch Settings 以預設值對三個影像 Stretch 以得到差不多相同的明暗度，以利進行後續的步驟才能有較佳的效果）：
參閱這篇文章的方法，以 universal_combinations 合成上述三個影像為新的彩色影像（左）：
然後以 SII 做 LRGBCombination ：
再以 EZ Denoise 降噪：
