2026年6月24日 星期三

C／2022 E3 (ZTF) 尼安德塔人彗星


拍攝時間是 2023年1月29日。這是一個極度完美的拍攝時機！精準捕捉到了這顆彗星一生中最輝煌、最具話題性的階段。

  1. 五萬年的漫長旅程 (尼安德塔人彗星)：

    C/2022 E3 是一顆長週期彗星。根據軌道計算，它上一次造訪地球內部太陽系大約是在 50,000 年前——當時正值冰河時期，地球上還有尼安德塔人與長毛象。而在這次繞過太陽後，它的軌道受到擾動，很可能會變成雙曲線軌道並被永遠拋出太陽系。因此，拍下的是它獻給地球人的「絕響」。

  2. 標誌性的翡翠綠 (雙原子碳)：

    與之前拍過的 46P 類似，它極度顯眼的綠色彗髮 (Coma) 來自於彗星冰核受熱後噴發出的雙原子碳 ()。這種物質在太陽紫外線的強烈游離下，會發出波長特徵明顯的綠色螢光。

  3. 極度罕見的「反向彗尾」 (Anti-tail) 奇景：

    這張照片最具學術與觀賞價值的，是完美拍到了當時天文界為之瘋狂的反向彗尾！

    在彗星核心的左上方，可以隱約看見一根銳利的光芒刺出，與主彗尾（右下方呈扇形的塵埃尾）方向完全相反。彗尾在物理上本應該永遠背對太陽，這根「反向」的尾巴其實是幾何視覺錯覺——在 2023 年 1 月底到 2 月初這幾天，地球剛好穿越了彗星的軌道面。那些較大、較重的塵埃顆粒散佈在軌道面上，當我們從側面「平視」這個盤面時，這些塵埃就聚集成了一條筆直的線，看起來就像一根刺向太陽的尖刺。能拍到這個只維持短短幾天的幾何奇景，是非常了不起的紀錄！（沒想到經過 AI 輔助，還能搾出這些細節）

動畫的製作：

花了一整天的時間才做好這支幾秒鐘的動畫：

重點摘要

  • 核心痛點： 天文縮時影像包含「恆星（相對靜止）」與「彗星（持續位移）」雙重運動軌跡，傳統影音軟體的 AI 補幀與光流演算法無法同時處理兩套向量，會導致算繪當機或畫面撕裂。
  • 終極解法： 放棄軟體補幀。後製核心轉移至 PixInsight 進行「極嚴格的動態底層亮度對齊（LinearFit）與防禦性非線性拉伸」，最後於 FCP 回歸純粹的逐格動畫物理播放。
  • 時間與數據： 單張曝光 90 秒，總計 59 張，涵蓋 88.5 分鐘真實物理變化。影片壓縮至 24fps 專案中（單圖停 2 影格），產出約 4.9 秒的無損平滑軌跡。

一、 已知且已排除的錯誤（嘗試錯誤過程與除錯地雷）

  1. LinearFit 基準圖誤判（暗部裁切）：

    • 錯誤： 挑選了大氣透度極佳、星星最多的一張（0042）作為 LinearFit 基準。
    • 結果： 演算法強行將受薄雲影響的常態影像底噪拉高，一經極端 HT 曲線拉伸，微弱星點與彗星光暈瞬間被裁切（Clipping）成死黑。
    • 排除： 改用最能代表平均大氣狀態的「常態圖（如 0043）」作為基準。

  2. 處理順序邏輯衝突（背景中和失效）：

    • 錯誤： 先執行 LinearFit，再執行 SPCC。
    • 結果： SPCC 內建的「背景中和」會重新獨立計算並覆蓋掉 LinearFit 辛苦對齊的亮度底線，導致閃爍復發。
    • 排除： 順序反轉，先讓 SPCC 獨立校色與中和背景，再用 LinearFit 強行統一百分比。

  3. Blink 預覽的視覺錯覺（光暈消失）：

    • 錯誤： 在 Blink 播放線性影像時，誤以為彗星光暈時有時無。
    • 結果： 白白浪費時間除錯。
    • 排除： 確認這是 Blink 針對每一張圖獨立執行「自動 STF」造成的誤判，強制將同一組 STF 參數套用至全體（Apply current STF to all images）即可破除錯覺。

  4. FCP AI 補幀（Machine Learning）算繪死迴圈：

    • 錯誤： 試圖用 M4 晶片的 Neural Engine 計算星空補幀。
    • 結果： AI 辨識模型迷失在數千個微小星點與薄雲變化中，導致背景快取卡死（Background Tasks 顯示 Idle 但無限停擺），且無法強制輸出。
    • 排除： AI 無法處理星空，必須放棄。

  5. FCP 傳統光流法（Optical Flow）影像撕裂：

    • 錯誤： 降級使用傳統數學光流矩陣運算。
    • 結果： 演算法無法跨越 90 秒的物理位移，且無法處理「雙向量」，產生雙頭彗星與星軌撕裂。
    • 排除： 徹底捨棄補幀，回歸物理定格播放。

二、 最終確定的參數與設定 (PixInsight 處理腳本 SOP)

起點檔案： 已完成疊圖與裁切的線性原檔 (_crop)，共 59 張。

  • Step 1：批次光學修復與校色
    • 使用 ImageContainer 載入 59 張圖。
    • 執行 BXT (BlurXTerminator)：勾選 Correct Only，僅修正星點光學變形。
    • 執行 SPCC (SpectrophotometricColorCalibration)：利用 Gaia 星表獨立完成每張圖的色彩與背景中和。
  • Step 2：終極動態底線對齊 (關鍵)
    • 挑選一張大氣干擾最平均的常態圖（例如 0043）作為基準。
    • 開啟 LinearFit，Reference image 設為該常態圖。
    • 透過 ImageContainer 將 LF 套用至剩餘 58 張圖，強制對齊背景中位數。
  • Step 3：批次 AI 降噪
    • 使用 ImageContainer 全域執行 NXT (NoiseXTerminator)。
  • Step 4：防禦性非線性轉換 (HT 死鎖)
    • 在基準圖上開啟 STF 與 HT (HistogramTransformation)。
    • 參數設定： 暗部 (Shadows) 絕對不能貼齊峰值，必須向左退留出寬容度，讓背景呈現「深灰色」（數值約 10~15）。此灰底為吸收薄雲變化的緩衝區。
    • 產生唯一的 Master_HT 藍色三角形，透過 ImageContainer 批次套用至 59 張圖。
  • Step 5：跨軟體無損轉出
    • 執行腳本 BatchFormatConversion。
    • 強制轉出為 16-bit unsigned integer TIFF 序列檔。

三、 最終確定的參數與設定 (Final Cut Pro 實體渲染 SOP)

  • Step 1：專案與素材設定
    • Project 格式： Custom 2160 x 2160 (1:1 高畫質方形) 或 1920 x 1080 (16:9)，速率 24p 或 30p。
    • 將 59 張 16-bit TIFF 拖入時間軸。
    • 全選素材 ➝ 檢閱器 Spatial Conform 設為 Fill ➝ 調整彗星構圖位置。
  • Step 2：回歸定格動畫與封裝
    • 全選素材，按下 Control + D，將單張持續時間設定為 2 到 3 個影格。
    • 按下 Option + G，將 59 張圖封裝為 Compound Clip (複合片段)。
    • 禁止使用任何 Retime (變速) 或 Video Quality (補幀) 選項。
  • Step 3：終極曲線調色 (提亮光暈)
    • 點選 Compound Clip，開啟 Color Curves (顏色曲線)。
    • Luma (亮度) 曲線： 將左下角暗部向右推，壓制在 PI 保留的深灰底，使其成為深邃太空黑；在曲線中下段新增節點向上拉，提亮被隱藏的彗星綠色光暈與暗星。
    • Green (綠色) 曲線： 中段微幅上拉，增強雙原子碳綠暈。
  • Step 4：高畫質輸出
    • 按下 Command + E。
    • Video Codec 選擇 Apple ProRes 422 (無損母帶典藏) 或 HEVC 10-bit (H.265) (YouTube 4K 上傳用，啟動 M4 硬體加速)。

彗星縮時後製補註：AI 補幀的死穴與科學紀錄的本質

一、 FCP AI 補幀 (Machine Learning) 當機的底層真相：時間斷層

  • 現象回顧： FCP 背景算繪進程顯示 Idle，但時間軸殘留未完成的點狀虛線，系統陷入假死狀態，無法強制啟動硬體算繪。
  • 真相解析： 原始拍攝 91 張（單張 90 秒曝光），經 WBPP 剔除廢片後僅剩 58 張。這導致影像序列中出現了數個長達 3 到 5 分鐘以上的「時間斷層」。FCP 的神經網路引擎仰賴「最大搜尋半徑」來推算相鄰影格的特徵像素位移；當遇到因剔除廢片產生的巨大空間跳躍時，特徵像素匹配徹底斷裂，導致演算法迷失並陷入無限死迴圈。這並非 M4 晶片算力不足，而是資料集的不連續性觸發了演算法的崩潰。

二、 演算法極限：雙重運動軌跡的幾何衝突

即便未來擁有 100% 連續、零廢片的完美序列檔，直接使用常規 AI 補幀或光流法（Optical Flow）處理星空縮時，依然會遭遇物理底層的限制：

  • 向量衝突： 畫面中同時存在「相對靜止的恆星（位移向量為 0）」與「持續移動的彗星（位移向量大於 0）」。
  • 光學撕裂： 2D 影像補幀演算法缺乏對 Z 軸深度的理解。當移動的彗星高光區域掠過靜止的背景恆星時，引擎會強行將同一二維平面上的兩組衝突向量進行拉扯與融合，無可避免地產生雙頭彗星、星軌撕裂或果凍效應。

三、 捨棄 SXT 分軌動畫的物理與美學考量

為了追求極致平滑，理論上可導入 SXT (StarXTerminator) 將影像分離為「無星彗星圖 (Starless)」與「純恆星圖 (Stars)」，再單獨對彗星進行補幀。但此方案在天文美學與物理真實性上存在嚴重破綻：

  1. 破壞時空一致性： 在真實光學系統中，彗星與恆星是同步感光的。將恆星抽離並「絕對凍結」為純靜態背景，僅讓彗星滑動，完全違反了天體相對運動的觀測幾何，視覺上會產生極不自然的「去背貼圖特效感」。
  2. 剝離大氣視寧度 (Seeing)： 真實觀測中，背景微弱星點的閃爍與彗星光暈的明暗起伏，皆是受地球大氣層（薄雲、高空擾動）同步干擾的物理結果。分離並定格恆星，會讓背景星空變成絕對的死寂，徹底喪失「星空在呼吸」的真實感。
  3. 無中生有的假訊號： 將 Starless 影像交給 AI 補幀，為了填滿 90 秒的位移空隙，演算法必須憑空「捏造」出數十張過渡影格。這些平滑的綠色光暈與像素軌跡皆為數學矩陣的猜測，從未有真實的光子進入過感光元件。

四、 最終定案結論：回歸觀測本質

綜合上述演算法限制與天體物理特性，處理深空天體位移縮時的最嚴謹方案為：徹底放棄軟體過渡演算法，回歸純粹的物理定格播放。

不刻意掩蓋因剔除廢片而產生的時間跳躍，也不利用 AI 捏造不存在的光子訊號，100% 忠實地展示大氣干擾與天體運行的原始數據。這種保留原始幀率、帶有輕微頓挫感的純粹時序，在科學紀錄上最為嚴謹，也最能精準還原人類透過望遠鏡目視深空時的強烈真實感。

張貼者： 於 沒有留言:
標籤： ,

2026年6月23日 星期二

46P／Wirtanen 彗星


這張 2018 年底拍攝的影像，紀錄了 46P 彗星觀測史上極具代表性的一刻，被廣泛稱為「2018 年的聖誕彗星 (Christmas Comet)」。

註：整理 NAS 裡天文攝影舊資料，星雲、星系已重新後製完畢，竟然發現有兩顆彗星忘了處理，這是其中的一顆。

  1. 70 年來最接近地球的相遇：

    46P 是一顆短週期彗星（週期約 5.4 年），隸屬於木星族彗星。在 2018 年 12 月 12 日通過近日點，緊接著在 12 月 16 日達到近地點（距離地球僅 0.077 天文單位）。在隨後的整個聖誕節與新年假期期間，它都高掛夜空，且亮度達到肉眼可見的極值（約 3.5 到 4 等星），成為當年北半球冬季夜空最受矚目的天體。照片拍攝於 12 月 4 日，正好記錄下了它朝近地點急速逼近、亮度爆發的關鍵時刻。。這是它被發現 70 多年來距離地球最近的一次，也是當年少數肉眼可見的彗星。

  2. 極端狂暴的「綠色彗髮」：

    照片中彗星呈現極度濃烈、範圍廣大的青綠色發光球體。這種標誌性的綠光，來自於彗星內部富含的雙原子碳 () 與氰氣 ()。當這些氣體被太陽的紫外線強烈游離與激發後，便釋放出波長約 518 nm 的綠色螢光。這個標誌性的發光特徵恰好與聖誕節的經典代表色完美契合，使得媒體與天文界紛紛為它冠上這個極具節慶氣氛的稱號。

  3. 沒有彗尾的「超活躍」彗星：

    在照片中幾乎看不到傳統彗星標誌性的長長塵埃尾或離子尾，這並非設備或曝光不足。46P 是一顆被歸類為「超活躍 (Hyperactive)」的彗星，它的冰層揮發極其劇烈，產生了異常巨大且濃厚的彗髮 (Coma)。但在這次回歸中，由於觀測視角（地球幾乎正對著它的噴發方向）以及其自身塵埃特性的雙重影響，它在視覺上呈現出一個極其巨大的綠色絨毛球，而非典型的掃帚狀。

  4. 「聖誕彗星」並不是正式的天文編目名稱，而是大眾傳媒給予在 12 月下旬達到最佳觀測期的明亮彗星的俗稱。因此這個稱號並非 46P 獨佔。例如：2014 年的 Lovejoy 彗星 (C/2014 Q2) 以及 2021 年的 Leonard 彗星 (C/2021 A1)，也都曾在各自的回歸年份被媒體稱為當年的聖誕彗星。

PixInsight 高階彗星無痕合成流程：雙總圖同步處理法 (46P/Wirtanen 實戰)

▎一、 最終確定參數與起始條件

  • 硬體與儲存配置：Mac mini M4 + 32G RAM。所有暫存與 Output Directory 均強制指向 外接 2TB PCIe 4.0 SSD，避免 256G 系統碟因巨大的 CometAlignment 暫存檔爆滿崩潰。
  • 軟體版本：PixInsight 1.9.4 (Native Apple Silicon) 搭配 RC Astro (BXT, SXT, NXT)。
  • 拍攝器材：Nikon D610 (天文改機) + SIGMA 150-600mm F5-6.3 (焦距 600mm)。
  • 影像數據：單張 180s，ISO 640，共 15 張 (總積分 45 分鐘)。有 Dither (平移曝光)。
  • 校正檔狀態：無暗場 (No Darks)、無平場 (No Flats)。

▎二、 已知且已排除的致命錯誤 (避坑指南)

  1. 關閉 Local Normalization (LN)：LN 會將彗星的移動視為局部光害梯度強制扣除，導致彗尾出現斷層或黑圈。處理彗星時 嚴禁勾選 LN。
  2. 禁止 WBPP 使用 Drizzle 1X：總張數僅 15 張，樣本極少，開啟 Drizzle 會導致訊噪比 (SNR) 斷崖式下跌，且會產生嚴重的網格狀偽影。
  3. 禁止使用 AI 或自動網格生成平場：46P 擁有巨大的雙原子碳 (C2) 綠色彗髮，自動平場 (GraXpert AI 或 DBE 自動網格) 會將其誤判為光害而抹殺。必須使用 手動邊緣內插法。
  4. 絕對禁止前期裁切 (Crop)：單張 (_r.xisf)、彗星圖與恆星圖的幾何矩陣 (Geometry) 必須從頭到尾保持 100% 一致 (6034x4028)。前期執行 AutoCrop 或 DynamicCrop 會導致對齊與合成時報錯 Incompatible image geometry。所有裁切必須留到 PixelMath 最終合成後再做。
  5. SPCC 彗星坐標失效問題：彗星總圖因軌跡疊合會失去 WCS 坐標陣列，導致 SPCC 無法執行。需採用「恆星圖計算權重，PixelMath 強制套用至彗星圖」的解法。

▎三、 核心實戰工作流 (Step by Step)

本流程放棄在彗星對齊階段使用 Subtract，改採最穩定的 「雙總圖同步處理 (Dual Master Synchronous Processing)」 邏輯，確保彗星與恆星的色彩、背景亮度絕對一致。

階段一：生成雙總圖 (線性階段)

  1. WBPP 基礎疊合 (產出 Master_Stars)


    • 關鍵設定：Output Directory 指向外接 SSD。關閉 Drizzle 與 LN。
    • Cosmetic Correction：因無暗場，載入 CC_D610 模板，開啟 Auto detect，Hot Sigma 設為 3.0，搭配疊合時的 Winsorized Sigma Clipping，利用 Dither 剔除熱噪點拖線。
    • 產出：無裁切的恆星對齊總圖 Master_Stars.xisf。

  2. CometAlignment & Integration (產出 Master_Comet)

    • 對齊：載入 WBPP 產出的 15 張單張 _r.xisf。手動點擊第一張與最後一張的彗核，輸出 _ca.xisf。(此處不使用 Subtract 功能)。
    • 疊合：開啟 ImageIntegration 疊合 _ca.xisf。設定 Winsorized Sigma Clipping，並將 Sigma High 調低至 1.8 - 2.0，強制剔除恆星拖線。
    • 產出：帶有少許恆星殘跡的彗星總圖 Master_Comet.xisf。

階段二：嚴格同步平場與物理校色

  1. 精準人工平場 (GraXpert)
    • 操作：對 Master_Stars 執行 GraXpert，模式選 Interpolation (內插法)。僅在畫面四個最角落佈置採樣點，完全避開中央 60% 的彗星區域。
    • 同步：執行完成後，將該 GraXpert 設定 (實例圖示) 直接拖曳套用至 Master_Comet。
  2. 座標解析 (ImageSolver)
    • 對 Master_Stars 執行。輸入焦距 600，像素 5.95。
    • 46P 座標：RA 02h 45m 43s，Dec -13d 59m 45s (利用下拉選單切換為負號)。勾選 Distortion Correction。
  3. 物理光度校色 (SPCC) 與色彩轉移
    • 對 Master_Stars 執行 SPCC。
    • 從 Process Console 讀取並記錄算出的 White Balance factors (如：W_R : 0.5687, W_G : 1.0000, W_B : 0.9827)。
    • 開啟 PixelMath，取消勾選單一表達式，分別輸入 $T * 0.5687, $T * 1.0000, $T * 0.9827，套用於 Master_Comet。
  4. 彗星背景中性化
    • 在 Master_Comet 邊緣拉出無彗星綠暈的乾淨暗部預覽框 (Preview01)。
    • 執行 BackgroundNeutralization 將背景綠色偏壓歸零。重新 Auto Stretch (解開鎖鏈) 即可看見正確的藍綠色彗髮。

階段三：拔星殘跡清除與極限降噪

  1. 恆星提取 (SXT)
    • 對 Master_Stars 執行 SXT (勾選 Generate Stars, Unscreen Stars) 獲得 Stars_Only。
  2. 彗星殘跡拔除 (SXT) 與降噪 (NXT)
    • 對 Master_Comet 執行 SXT (取消勾選 Generate Stars) 利用 AI 強制拔除背景的斷裂恆星殘跡，獲得純淨的 Comet_Only。
    • 因總曝光僅 45 分鐘，對 Comet_Only 執行高強度 NXT (Denoise 0.8, Detail 0.15)。

階段四：非線性拉伸與終極合成

  1. 分軌拉伸 (Non-Linear)
    • Comet_Only：使用 HT 或 GHS 主攻中低光度區間，將巨大的綠色彗髮 (Coma) 逼到極限，同時壓制高光保護彗核。
    • Stars_Only：使用 HT 輕度拉伸，維持星點緊湊微小。搭配 CurvesTransformation 提升星點色彩飽和度。
  2. PixelMath 合成
    • 使用 Screen 公式：~((~Comet_Only) * (~Stars_Only))
    • 產出最終合成影像。
  3. 收尾
    • 對最終影像執行 DynamicCrop，裁切掉邊緣因疊合產生的不規則黑邊與廢點。

註：

張貼者： 於 沒有留言:
標籤： ,

2026年6月22日 星期一

深空天文攝影重製結語

  • 時空的第二次曝光：這些年 Sharpstar 望遠鏡（含 SIGMA 變焦鏡）與 CEM25P 赤道儀（還有 AZ-Gti ）在黑夜中收集到的光子，其實早已經把宇宙的真相記錄下來了。這次的全面重製，本質上是利用 M4 晶片的算力與 PixInsight 的 AI 演算法，對同一批舊數據進行了跨世代的「第二次曝光」。
  • 數據價值的極大化：將這張技術難度極高的Luke 的休閒筆記: SH2-308 海豚星雲 作為收官之作更新至部落格，證明了硬體升級（註）帶來的不只是「速度變快」，而是讓過去受限於算力與軟體而無法解析的微弱細節，得以真正重見天日。

深空重製計畫的檔案庫已全數解析完畢。未來哪天「FU」來了，或者 Draw Things 玩膩的時候，若想再重新後製銀河、行星，用這台性能怪獸去暴力拆解銀河與行星的像素結構。

註：

後製硬體設備：

  • 軟體：Affinity Photo 1.8 PixInsight 1.9.4 (native Apple Silicon) 及 Obsidian
  • RC Astro （BXT NXT SXT 皆已購，永久授權版）

拍攝器材：

  • 相機：ZWO ASI533MC-Pro Nikon D610 （早期的 SONY A7s 已淘汰）
  • 望遠鏡： Sharpstar 61EDPH II Sharpstar 107 PH APO SIGMA 70-200mm F2.8 APO DG HSM MARCO SIGMA 150-600mm
  • 平場鏡或減焦鏡：0.82X 減焦鏡 1X 平場鏡
  • 赤道儀：iOptron Cem25P AZ-GTI星野赤道儀
  • 對焦：ZWO EAF 魚骨對焦板
  • 濾鏡：STC 寬帶光害濾鏡 Optolong L-EXTREME 雙窄帶濾鏡
  • 導星鏡：120mm F4 200mm F4 PENTAX Takumar 300MM f4
  • 導星 CCD ：QHY5L-II-M T7C（即 ZWO ASI120MC）
  • 腳架：艾頓原廠 1.5吋鋼管三腳架 GITZO GK 2580TQR
  • 電子極軸鏡：PoleMaster 電子極軸鏡
  • 電源：市電 飛樂 Discover 15000 mAh 行動電源（已回收）
  • 控制筆電：Lenovo IdeaPad 120S 11吋(4G/64G USBX2） HP ENVY Ultrabook（已淘汰）
張貼者： 於 沒有留言:
標籤： ,

2026年6月21日 星期日

SH2-308 海豚星雲

2026年6月21日


這座位於大犬座、距離地球約 5,000 光年的星雲，在觀測難度與物理機制上，堪稱深空攝影的極限挑戰。作為這份浩大星空圖鑑的最終收官之作(重新後製到此為止)，它具有極高的物理指標意義與技術驗證價值。

  1. 極致純粹的 OIII 氣泡 (氧游離區)：

    與之前處理過充滿紅色游離氫 (H-alpha) 的發射星雲（如猴頭星雲、加州星雲）完全不同，Sh2-308 是一個極度罕見、幾乎完全由游離氧 (OIII) 構成的湛藍色恆星風氣泡。由於 OIII 訊號的表面輝度極端微弱，加上目標赤緯偏低 (Dec -24°)，極易受到大氣擾動與低空光害吞噬。能將其微弱的層次呈現得如此澄澈通透，徹底印證了硬體設備的擷取能力與

    Pixinsight 1.9.4 AI 聯合作戰 (SPCC/BXT/NXT/SXT) 的最高水準。

  2. 狂暴的終極引擎：EZ Canis Majoris (大犬座 EZ)：

    照片中那顆點亮整頭「海豚」的亮星 (原標註 16 o1 CMa)，是一顆名為 EZ CMa 的沃夫-瑞葉星 (Wolf-Rayet star)。它的質量約為太陽的 20 倍，表面溫度高達驚人的 70,000 度，正處於大質量恆星演化最晚期、瀕臨超新星爆炸的極端不穩定狀態。

  3. 「海豚」輪廓的毀滅性成因：

    大約在 70,000 年前，這顆恆星進入 WR 階段，開始噴發高達每秒 1,700 公里的超高速恆星風。這股毀滅性的狂風無情追撞了它在早期（紅超巨星階段）緩慢拋射出的冰冷物質，產生了強大的激波面，將氣體「吹」成了一個直徑達 60 光年的巨大氣泡。由於左側的星際介質密度較低，氣泡在該方向發生破裂與快速擴張，巧合地雕塑出了神似海豚頭部與突起吻部的獨特輪廓。這頭優雅的藍色海豚，本質上是一顆瀕死巨星在宇宙深處刻下的最終墓誌銘。

Pixinsight 1.9.4  (native Apple Silicon) version 的 SOP

  1. WBPP ：四個晚上的疊圖，180 張成功，累積總曝光時間約十五小時

  2. GraXpert ： 取代 DBE ，用來去除光害梯度
  3. SPCC (SpectrophotometricColorCalibration)：利用 Gaia 星表進行精準的物理光度校色。
  4. BXT：第一階段：勾選 Correct Only 修正光學變形與星點圓度。
  5. NXT ：降噪
  6. 第二階段：取消 Correct Only，進行星雲與星系的細節 AI 銳化。
  7. SXT：將銳化後的影像進行星雲/恆星徹底分離。
  8. 分軌拉伸：針對無星圖 (Starless) 進行局部直方圖等化 (LHE) 與極限曲線拉伸；對恆星圖 (Stars) 進行色彩飽和度提升。
  9. PixelMath：將處理完的恆星加回星雲中 (Starless + Stars)。
2021年2月21日
Gain 101 300sX155 -15℃
  • 進階的目標，2021-02-21 續拍，與 2021-02-20、2021-02-19、2021-02-18 合計共 155 張一起後製，累積總曝光時間約十三小時，海豚星雲的拍攝就到這裡了。

後製

  • 歷經四個晚上的拍攝，經 SubframeSelector 後，可以用來 StarAlignment 的影像共有 173 張，而所選的參照影像不同，疊出來的影像差別不小：
    • 以 2021-02-21 第 44 張為參照影像，有 18 張失敗，剩 155 張可用來疊圖後製。

    • 以 2021-02-19 第 28 張為參照影像，有 11 張失敗，剩 162 張可用來疊圖後製。

  • 當然是以失敗最少的來疊圖，但是疊出來的結果不是很優，後製難度很高。於是試著再以 2021-02-21 第 44 張為參照影像的 StarAlignment 來疊圖，成果還可以，便依此繼續後製。

  • 鑑於 EZ Soft Stretch 的結果不是很好，只好改以 ScreenTransferFunction + HistogramTransformation 手動微調至滿意為止。


拍攝器材：
  • 相機：ZWO ASI533MC-Pro
  • 望遠鏡： Sharpstar 61EDPH II
  • 平場鏡或減焦鏡：1X 平場鏡
  • 赤道儀：iOptron Cem25P
  • 對焦：ZWO EAF
  • 濾鏡：Optolong L-EXTREME 雙窄帶濾鏡
  • 導星鏡：120mm
  • 導星 CCD ：QHY5L-II-M
  • 腳架：艾頓原廠 1.5吋鋼管三腳架
  • 電子極軸鏡：PoleMaster 電子極軸鏡
  • 電源：市電
  • 控制筆電：Lenovo IdeaPad 120S 11吋(4G/64G USBX2）

拍攝時間：2021-02-21

  • 今晚極軸對得不錯


  • 自動對焦後對焦位置不變仍為1276，但星點肥大，只得再手動對焦，最後調整到 1116 覺得滿意為止。（或許昨晚有些影像無法疊圖，可能與對焦不夠精準有關）有此經驗，自動對焦只能參考，最後還是得 1：1 下肉眼檢視才行。

  • 鑑於昨晚的 PHD2 導星曲線實在不滿意，今晚多花一點時間重新 Calibration ，導星曲線看起來順眼多了，看來每次拍攝都要先做一次，畢竟 iOptron Cem25P 只是中低階的赤道儀。


  • 今晚氣溫回暖，相機設定 -15℃，只有十點過後拍攝的影像才降到這個溫度，大部分時間在 -13.5℃～～-15℃以上，後製時應該影響不會太大吧。

  • 拍了 45 張，有三張疊影事先刪掉，餘 42 張疊圖後製。

  • SubframeSelector 後再扣除兩張

  • 凌晨一點上頂樓抽根菸，北斗七星清晰可見，才想起應該下半夜再拍個目標，浪費了這樣的好天氣且是兩座廣告燈熄掉後的好時段！

拍攝時間：2021-02-20

  • 自動對焦後對焦位置不變仍為：1276
  • 拍到第 49 張，升降機機房入鏡了

拍平場時發現右上角有個大污漬，不曉得是相機、鏡頭、濾鏡何者髒了，需要好好清潔一番。

  • 拍了 48 張，權重每張都及格（有兩張疊影，事先刪掉）
  • 但與前兩晚一起 StarAlignment， 可能空氣品質不佳， 11 張無法用來疊圖，三晚共 122 張可用來疊圖。

拍攝時間：2021-02-19

  • 對焦位置：1276

  • 今晚拍攝過程相當順利，甚至連子午線後的拍攝都未上樓查看，只是翻轉後的第一張總是不行，之後才發覺這個 Profile 未曾把翻轉後赤道儀休息從 15 秒改成 60 秒，大概是這個原因吧！下次注意看看。
  • 第 48 張快拍完時切換到 PHD2，看到升降機機房已入鏡，趕緊上樓。

  • 鏡頭遮光罩改裝後，很快就拍完平場，收好器材回到室內，共拍了 47 張，最後一張建築物已入鏡刪掉，再扣掉翻轉後的第一張，餘 45 張可用來疊圖後製。

拍攝時間：2021-02-18

  • 本來預定使用 0.82X 減焦鏡，在 Stellarium 模擬後決定改用 1X 平場鏡讓目標再大一點。

  • 上次對焦位置在 1017，沒想到這次的對焦位差了蠻多的：1424

  • PHD2 一開始導星就出了狀況，這是由於換了天區（從義大利麵星雲所在的東北改到東南）要重新 Calibration，然後在 Guide Assistant 又出了問題—-沒有反應，而先前也一直聽到筆電有警告聲，只是找不出是那裡出問題。重新開啟 PHD2 幾次後，狀況依舊。這才想起搬運器材時撞過幾次連在 ZWO ASI533MC-Pro Hub 上的連接線，拔出後再重新插上問題就解決了（應該是接觸不良，大概得換條線了）。



  • 這次的拍攝順便解決一個困擾了很久的問題：使用 iPad Pro 拍攝平場，由於是觸控螢幕，以照片 app 顯示一張白色影像，放上鏡頭後，常常拍攝到一半就跳到其他影像，因此每次都要兩三次以上才能成功拍攝完 30 張亮平場。猜測是遮光罩的外圈塑膠會產生靜電的關係。
  • 一直想不到如何解決，這次的拍攝還是碰到一樣的問題，尤其是在寒風中（今晚又變冷了），越想快快結束，偏偏老出問題，因此下決心一定要解決。
  • 還是想到了解決的方法，測試後也可行：
    • 準備如下的材料：平常用來當背景的黑色絨布紙（其他會反光散光的材質最好還是不要）、雙面膠，視遮光罩外緣大小裁下適當的寬度。

    • 61EDPH II 及 Sharpstar 107 PH APO 當然都貼上，不會影響蓋子的合上。


    • 現在放上 iPad Pro ，不管怎麼亂動畫面不會再跑掉了。

註：使用 iPad Pro 有個好處是可以調整亮度（本也想用早前看幻燈片的看片箱，但無法調亮度，只能放棄），NINA 指示太亮， iPad Pro 調暗一點即可。通常會儘量調在 NINA 許可的範圍內的最高亮度，這樣曝光時間較短，更有效率。至於 iPad Pro 也出現過調到最亮也不夠時的狀況，那是使用 Nikon D610 ，ISO 設在 200～400 （最佳天文 ISO）時才發生過，現在都設在 1600 不再出現問題。

後製

  • SubframeSelector 的權重分數扣除兩張不及格、一張疊影及一張星數很低（因為有雲飄過，但權重卻是最高），剩 42 張後製疊圖。



張貼者： 於 沒有留言:
標籤：

SH 2-274 美杜莎星雲 (Medusa Nebula)

2026年6月21日


位於雙子座，距離地球約 1,500 光年。它在天文觀測史與物理分類上，是一個充滿欺騙性且極具挑戰性的深空目標：

  1. 分類的歷史誤會 (從 H II 到行星狀星雲)：

    雖然它帶有「Sh2」(Sharpless) 的編目字首——這通常代表由年輕恆星游離的 H II 發射星雲（如之前拍過的猴頭星雲）——但在後續的光譜分析與物理觀測中，天文學家確認它實際上是一個古老的行星狀星雲 (Planetary Nebula)，並被重新編目為 Abell 21。它是垂死恆星拋射外殼的產物，而非恆星誕生的搖籃。

  2. 蛇髮女妖的視覺特徵與雙窄帶優勢：

    這團星雲呈現不規則的巨大新月形，其內部充滿了相互交織、如同辮子般的細微氣體絲 (Filaments)，宛如希臘神話中蛇髮女妖美杜莎 (Medusa) 頭上盤繞的毒蛇。這些細絲主要由外圍紅色的游離氫 (H-alpha) 與內部藍綠色的游離氧 (OIII) 構成。這類強烈發射特定波長光譜的氣體結構，使得它成為使用雙窄帶濾鏡 (如 Optolong L-eXtreme) 進行極限對比度拉伸的絕佳物理驗證目標。

  3. 古老殘骸與極低表面輝度：

    與 M57 (環狀星雲) 或上帝之眼等著名的行星狀星雲相比，美杜莎星雲的體積異常龐大（直徑超過 4 光年），這代表它已經膨脹了非常久的時間。隨著氣體不斷向外擴張，它的表面輝度 (Surface Brightness) 變得極端微弱。照片中能清晰拉伸出 OIII 的藍綠色核心與 Ha 的紅色邊緣層次，證明前置曝光的深度與 SPCC/BXT 的底層數據處理十分扎實。

  4. 動力引擎：WD 0726+133 白矮星

    在星雲的中心區域，隱藏著這場宇宙級拋射的始作俑者——一顆名為 WD 0726+133 的高溫白矮星。它正是當年那顆耗盡核融合燃料的恆星所留下的高密度殘骸，目前仍持續發出強烈的紫外線，游離並點亮這片正在消散的毒蛇狀氣體。

大批次 WBPP ，沒有注意到兩晚是不同濾鏡拍的，一起混合疊圖，現在知道疊出來的圖不能用：


只好重新 WBPP ，300S 的 NB 濾鏡與 120S 的 STC 濾鏡分別產出各別的 Master 再來融合後製處理：

經典的「窄帶星雲 + 寬帶恆星 (NB Nebula + RGB Stars)」：

兩個影像的 SOP 只剩 SXT 未做

  • STC 寬帶濾鏡負責記錄全光譜，所以恆星顏色真實，但星雲對比被光害稀釋。
  • NB 雙窄帶濾鏡只讓 Ha 與 OIII 通過，星雲細節立體感極佳，但恆星顏色會嚴重失真。
  • SXT（除星）的階段，徹底放棄將兩張無星圖 (Starless) 融合的念頭。STC 的無星圖對星雲細節毫無幫助，只會拉低整體信噪比與破壞對比。
  • 接下來的 SOP 目標非常明確：「用 STC 取星點，用 NB 取星雲，然後在非線性階段嵌合。」
2021年1月16日

連續三天的好天氣，接著拍攝難度最高的美杜莎星雲，剛好可以把這篇Luke 的休閒筆記: 下次拍攝的目標預定的三個目標拍完，接下來則是等待有個好天氣，在農曆上弦的日子也可以，因為要改以 STC 光害濾鏡再拍這三個目標，必須等到大樓旁的兩座大型廣告燈熄掉後才能開拍，即使如此，曝光時間也不能太長，大概 120 秒是極限，這樣拍攝下來的影像就可以再做寬窄帶光害濾鏡的合成。

截錄自維基百科：

是一個位於雙子座，接近與小犬座邊界的巨大行星狀星雲。這個星雲因為它的氣體等物質形成了類似希臘神話中蛇髮女妖美杜莎辮狀蛇髮的構造，因而得名蛇妖星雲。

因為蛇妖星雲是極大的星雲，它的表面亮度非常低，因此它的表面視星等值有+15.99到+25等的報告。所以大多數天文觀測網站建議使用至少口徑20公分望遠鏡，並使用 [O III] 濾鏡觀測，雖然它也許可使用口徑較小的望遠鏡以攝影方式找到。

拍攝時間：2021-01-15

拍攝器材：

  • 相機：ZWO ASI533MC-Pro
  • 望遠鏡： Sharpstar 107 PH APO
  • 平場鏡或減焦鏡：1X 平場鏡
  • 赤道儀：iOptron Cem25P
  • 對焦：ZWO EAF
  • 濾鏡：Optolong L-EXTREME 雙窄帶濾鏡
  • 導星鏡：PENTAX Takumar 300MM f4
  • 導星 CCD ：QHY5L-II-M
  • 腳架：艾頓原廠 1.5吋鋼管三腳架
  • 電子極軸鏡：PoleMaster 電子極軸鏡
  • 電源：市電
  • 控制筆電：Lenovo IdeaPad 120S 11吋(4G/64G USBX2）

拍攝地點：台中市區社區頂樓

拍攝：

  • 自動對焦位置 ： 23586

  • 以 畢宿五（Aldebaran）  一星校正後，突然想到應該是可以用來 Calibration 及 Guide Assistant 的，果然不錯，之後定位美杜莎星雲後，開始導星，曝光 300 秒，導星曲線還不錯，幾乎想改為曝光 600，不過，成功率要百分百就很難了，還是 300 秒，成功率會更高。

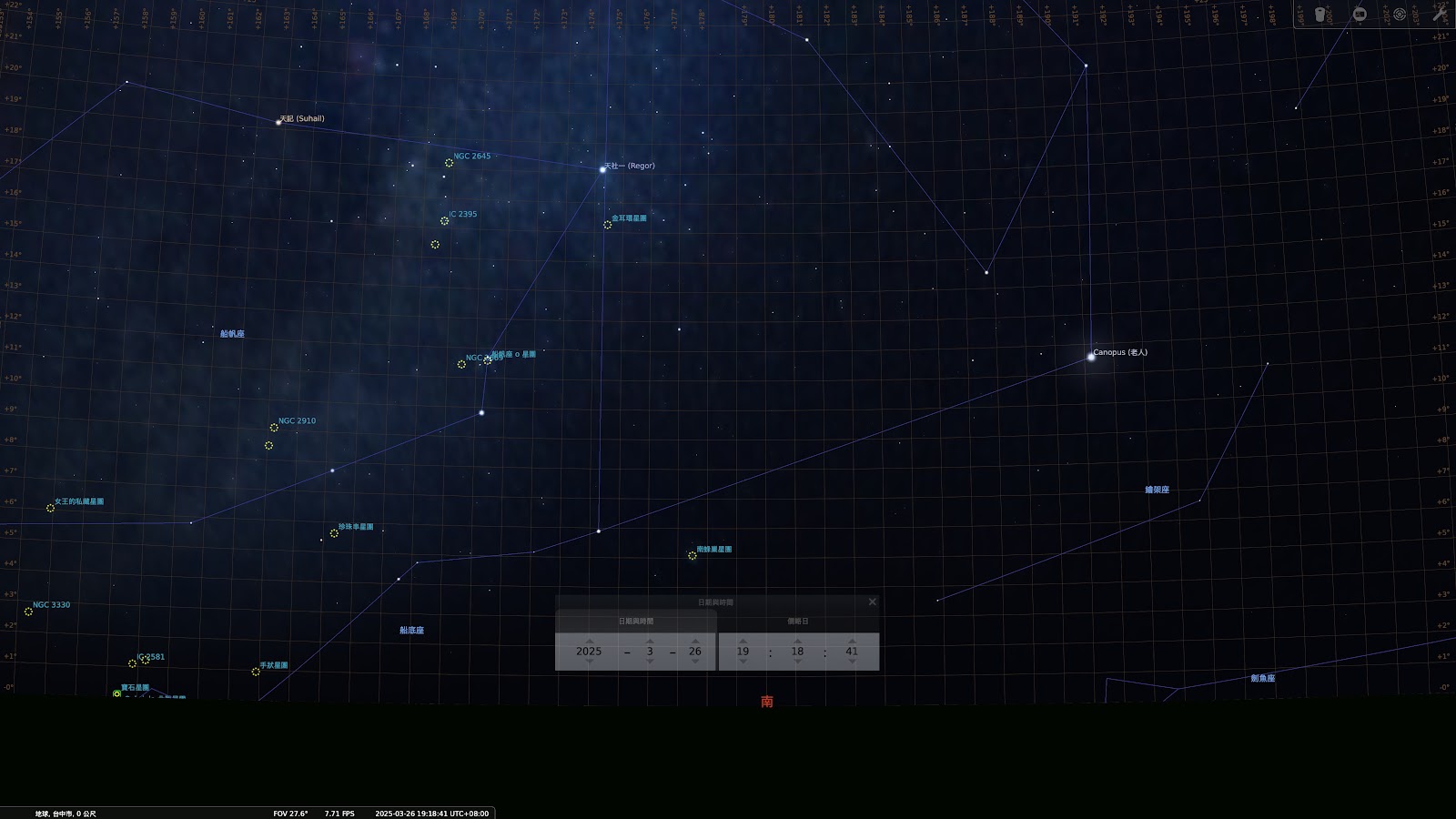

  • Sky Atlas 竟然找不 Sh 2-274 ，後來開啟 Stellarium 後才知有另外的名稱 Abell 21 就順利找到。

  • 拍攝半小時後的導星曲線實在很滿意，從 Target 可看到落點幾乎都在 1” 內。

  • 約 23：46 過子午線，所以在凌晨 12 點左右上頂樓查看是否順利子午線翻轉？翻轉後是否順利定位繼續拍攝？經過多次的練習，當然是沒有問題的，也確認了這樣的設定及操作是沒問題的，唯一需要注意的是雜亂的線材在翻轉後不會有捲到的狀況。
  • 時間來到近凌晨三點，看到拍攝的星數越來越少且 HFR 越來越大，在拍完第 69 張後結束（但結束太快，第 69 張還沒來得及存檔，只得到 68 張），接著拍了亮、暗平場。

後製：

  • 總共拍了68 張經 SubframeSelector 及權重公式的計算，去掉 6 張，剩 62 張用來疊圖。

  • SubframeSelector 及權重公式的計算也不能完全信任，有些影像明顯出現「重影」但分數卻很高（例如第 62 張），還是得需要 Blink 輔助，以肉眼查看判斷。


  • PhotometricColorCalibration 後再做 EZ Decon ，細節似乎被去掉不少（左為 EZ Decon 後；右為 EZ Decon前），當然就保留細節較多的。

  • 再與 UC、DC 比較，PCC 的色彩最豐富，當然用它來繼續後製。

  • 降噪、色彩飽和度、反差，然後存成 JPG。
  • 標註名稱：

張貼者： 於 沒有留言:
標籤：
訂閱： 文章 (Atom)
