測試器材，誤打誤撞，順便拍了仙女座大星系（M31）及風車星系（M33）



當初買了米家智慧攝影機是為了器材放在頂樓，室內監看用，用了一兩次，發現深夜裡社區頂樓也不會有其他人出入就冰了起來。

累積了不少拍攝經驗後，發現天氣的變化常會中斷拍攝，就得不時上頂樓查看。

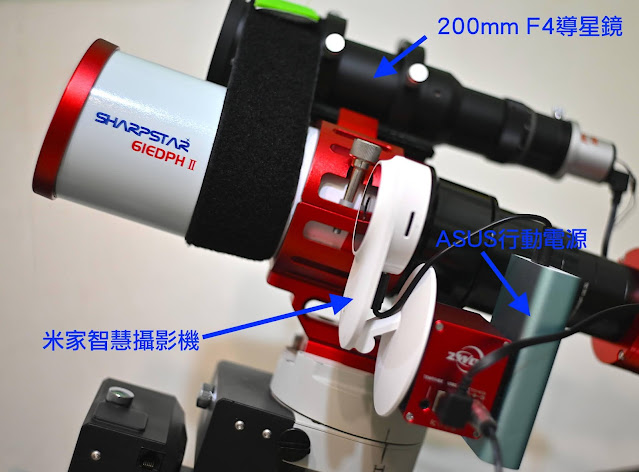

忘了何時再度想到冰起來的米家智慧攝影機，若把它安裝在望遠鏡上，或許可以用來監看天氣，然後又突然靈機一動，或許可以用來解決 Sharpstar 61EDPH II 配合 200mm F4 導星鏡的平衡問題。

想到即做，去五金行買了魔鬼氈，黏在 ZWO EAF 上，竟然可以達成平衡！！！

迫不及待測試器材，誤打誤撞，順便拍了仙女座大星系（M31）及風車星系（M33）。

由於M33 較 M31 暗了許多，雖然累積的總曝光時間較多（M31 差五分鐘一小時；M33 一小時又十三分鐘），整體上訊噪比較 M31 差，所以不太明顯。看看未來幾天的天氣如何？或許可以再累積更多的曝光後，得到更佳的結果。

拍攝器材：

• 相機：ZWO ASI533MC-Pro
• 望遠鏡： Sharpstar 61EDPH II
• 平場鏡或減焦鏡：0.82X 減焦鏡
• 赤道儀：iOptron Cem25P
• 對焦：ZWO EAF
• 濾鏡：STC 寬帶光害濾鏡
• 導星鏡：200mm F4
• 導星 CCD ：QHY5L-II-M
• 腳架：艾頓原廠 1.5吋鋼管三腳架
• 電子極軸鏡：PoleMaster 電子極軸鏡
• 電源：市電
• 控制筆電：Lenovo IdeaPad 120S 11吋(4G/64G USBX2）

拍攝地點：台中市區社區頂樓

拍攝時間：2021.10.01 pm 10:00～2021.10.02 am 02:00

拍攝

• 正逢農曆月末，所以換上 STC 寬帶光害濾鏡，晚上十點後廣告燈熄掉後，以 M31 為目標來測試器材。

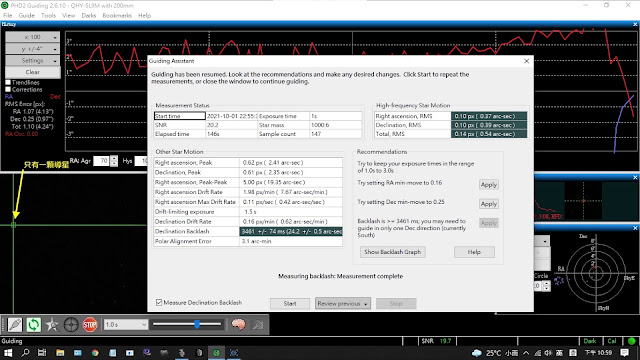

• 把 200mm F4 導星鏡的調焦環都轉到極限才勉強讓 QHY5L-II-M 能有一顆導星勉強使用：












• 一星校正時拍攝的影像看到有一塊超大污點：



• 對焦很順利，才手動調一次到位置：4576 就得到 2.07 的 HFR，因此不再自動對焦，直接就開始拍攝：



• 初始設定拍攝 M31 90sX120，回到室內監看，開啟 Stellarium，發現今晚也有時間可以拍攝 M33。由於 M31 實在拍過太多次了，於是改為拍攝 40 張。






• M31 拍攝中，在室內遙控下，Sky Atlas 找到 M33，再加入一個拍攝 M33 的計畫：



• 設定 M33 拍攝 72 張，約在凌晨兩點結束拍攝：



• 由 Stellarium 得知 M33 約在凌晨 00：49 過子午線，赤道儀設定過子午線 20分鐘後才會翻轉，但因為 M33 位在北天球，NINA 無法執行自動子午線翻轉，需要自行手動。因此等到約凌晨一點十分後，先停止拍攝，在 Sky Atlas 再次 Slew 到 M33 ，此時赤道儀就會翻轉並 Slew 到 M33 ，於拍攝計畫裡把 Center target 及 Start guiding 都 ON，再次執行拍計畫，NINA 會先 Plate Solve，成功後送出指令讓 PHD2 開始導星，然後繼續之前拍攝計畫直到結束（最終 M31 拍了 37張；M33 拍了 60 張）。



• 拍攝平場更清楚地看到影像有兩顆超級大污點：



• 今晚的拍攝正好用來說明為何要拍攝平場的最佳例子：去掉這兩顆超級大污點。在 ImageCalibration、Debayer 後，就急切地開啟單張影像看看大污點是否去掉了？



• 沒問題！去得乾乾淨淨，才繼續後製。
• M 31 SubframeSelector 權重計算後，37 張全部用來疊圖後製：



• M 33 SubframeSelector 權重計算後，刪掉 1 張，以 59 張來疊圖後製：






• 這次的後製，發現在 PhotometricColorCalibration 後，以 Statistics 查看影像的 median RGB 值，以往會再做 SCNR 應該是多此一舉：






• EZ Decon：



• EZ Denoise ：



• 由於還想要繼續累積曝光，因此簡單後製就出圖了。

拍攝時間：2021.10.02 pm 10:00～2021.10.03 am 01:00

拍攝

• 晚上十點就上頂樓，極軸校正及一星校正順利完成（使用前一晚的對焦位置：4675 沒有重新對焦）
• 這次把導星 CCD 換成 T7C（即 ZWO ASI120MC），配合 Nikon D610 在 PHD2 下使用一直沒問題，驅動程式選「ZWO ASI Camera」：



• 但只要與 ZWO ASI533MC-Pro 配合使用時導星經常莫名其妙中斷，實在不堪其擾，這次嚐試換成「ASI Camera（ASCOM）」竟然就正常了：



• 之所以要把 QHY5L-II-M 換成 T7C，這是因為在前一晚的拍攝，把 200mm F4 導星鏡的調焦環都轉到極限才勉強讓 QHY5L-II-M 能有一顆導星勉強使用。雖然知道只要調整 QHY5L-II-M 的調整環位置可以準確對焦，但現固定的位置是給 PENTAX Takumar 300MM F4 用的，不想下次還要重新對焦，所以才改用 T7C。

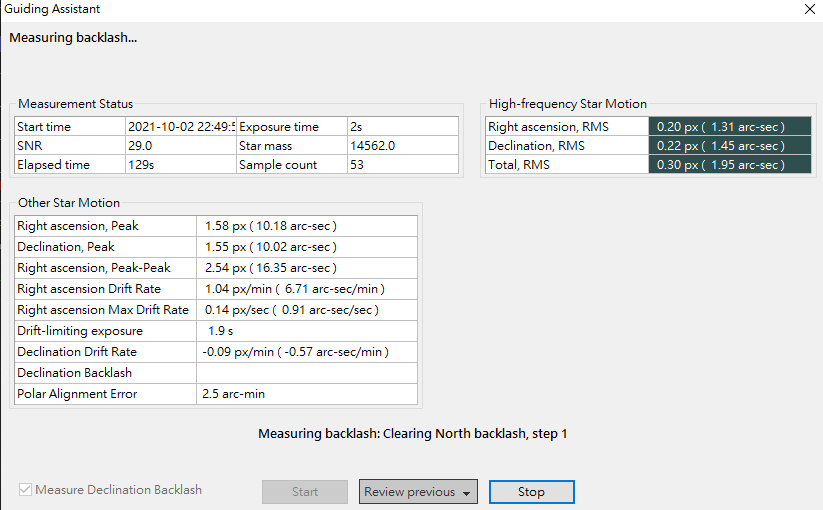

• 改用 T7C 後 200mm F4 導星鏡需要重新對焦，花了不少時間才勉強可以多星導星，但導星曲線起伏太大，雖然針對短焦的 ZWO ASI533MC-Pro 拍攝還可以應付，總是不夠完美，分析原因大概是對焦差太多的關係。












• 過程中花了不時間把焦點對好，到了十一點多才開始拍攝 M33，雖然提前結束，總共也拍了 54 張。

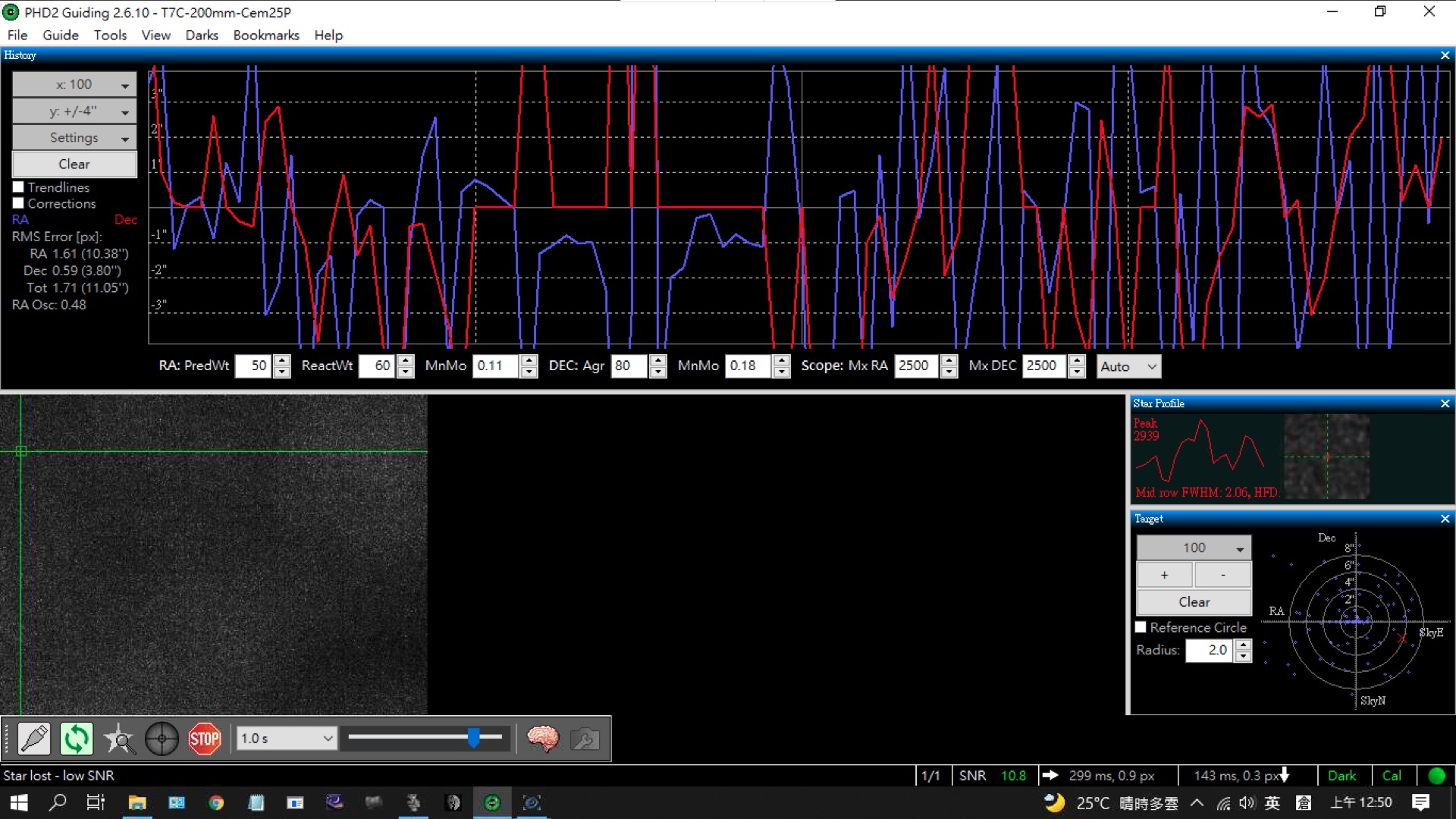

• 這次的拍攝碰到天氣變了，在室內監看時，凌晨近一點時看到 PHD2 出現 Star Lost ，知道起雲了，但同時以 iPad Pro監看的米家智慧攝影機畫面，天空看不到任變化，上頂樓結束拍攝並拍攝平場，看到天空幾乎佈滿雲。看來米家智慧攝影機用來監看天氣變化是沒有用，不過能達成使用 200mm F4 導星鏡時可以平衡，也算它的用處。




後製

• 先 Blink 篩掉了 6 張明顯有星軌的影像，餘 48 張進一步後製
• SubframeSelector 經過權重計算再篩掉一張：



• 輸出後，沒有再進一步後製，因為還想要繼續累積 M33 的曝光時間。




導星鏡的對焦解決方案

• 總是要把這個問題解決才能一勞永逸。但這支 200mm F4 導星鏡麻煩的地方是它的導星環連接的小鳩尾座沒有 1/4” 接孔，無法使用 Kenko 攝星儀來進行對焦；若改接 AZ-GTI星野赤道儀，它的小鳩尾座沒法夾住，只能固定在 Sharpstar 61EDPH II 的尋星鏡鳩尾座上，無法先預先對好焦，因此只能拍攝時再來對焦。
• 200mm F4 導星鏡無法好好對焦的原因是視野內沒有足夠亮的星用來對焦，雖然主鏡 Sharpstar 61EDPH II 可以使用 NINA 的 Plate Solve 把亮星定位到視野中央（例如一星校正時把天津四定位在視野中央），但因為導星鏡的光軸並未與主鏡平行，所以亮星不在導星鏡的視野內，就算在附近，盲調也很困難，也試過，最後只得放棄。
• 只好回到最初，拿掉相機及 CCD 換上十字線目鏡，白天時以遠方大樓為目標，把主鏡與導星鏡的光軸調成一致，等有機會拍攝時，先以 NINA 一星校正，這樣一星校正的亮星應就會在導星鏡的視野內，再來開啟 SharpCap 對焦。

未來幾天

• 正值農曆月末、月初，又是秋高氣爽的天氣，或許未來幾日都有好天氣的話，說不定可以 Sharpstar 107 PH APO 拍攝 M74，累積個幾晚的曝光，說不定也能得到不錯的影像。
