挑戰梅西爾星表 M1 蟹狀星雲

2021-02-07 的拍攝

• 昨晚以 Bosma 1900mm 馬卡鏡挑戰 M1--- 慘不忍睹，還餵了一晚上的蚊子。
• 今晚以自己熟悉的 Sharpstar 107 PH APO+ZWO ASI533MC-Pro 焦長 1175mm 的組合繼續挑戰，第一張曝光十分鐘影像截圖，還不錯，只要沒有雲的話，可以拍到凌晨十二點半。

• 因為 M1 位置接近天頂，現在只擔心相機會撞到腳架，雖有遙控監看，得不時上樓盯著，等約八點四十幾分時子午線翻轉沒問題後，危機才能解除。
• 八點半緊張的時刻即將到來，準時上樓盯著（這是翻轉前）



• 這是翻轉後

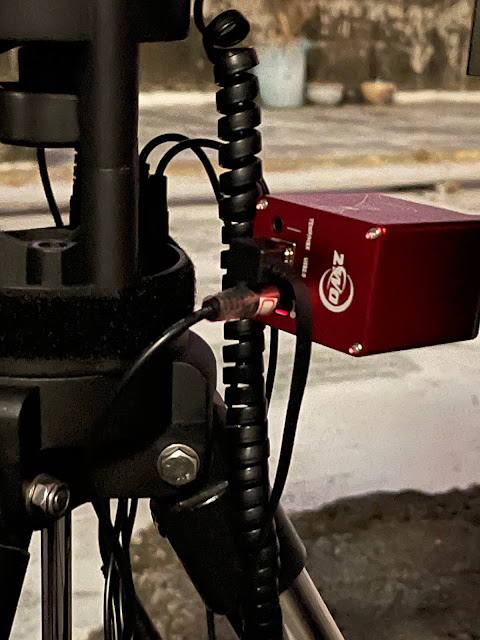

• 連 ZWO EAF 也快撞到了

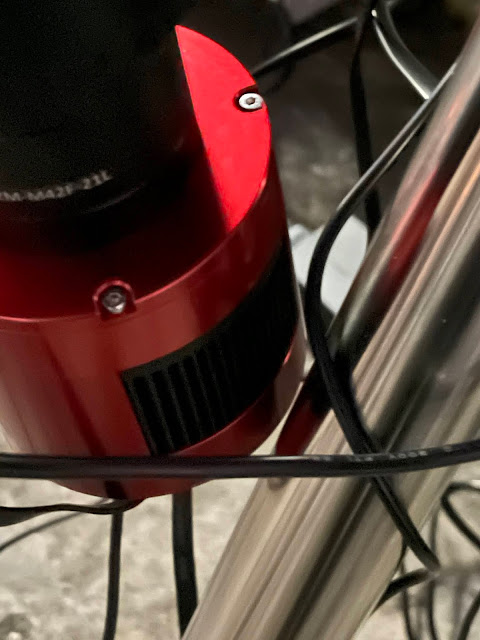

• 這是特寫，可以看到有多接近



• 終於到了子午線翻轉的時刻





• 望遠鏡開始自動翻轉，因為導星鏡的除霧帶有點短，翻轉時需要在現場跟著移桌子讓線材不會卡到或脫落。
• 成功翻轉後，NINA 送出指令給 PHD2 開始導星，然後會等一分鐘後才開始下一張的拍攝。





• 翻轉後拍攝第一張（今晚的第 8 張），也很成功，繼續監看到約凌晨十二四十分（可能提前，怕又被隔壁大樓擋到）

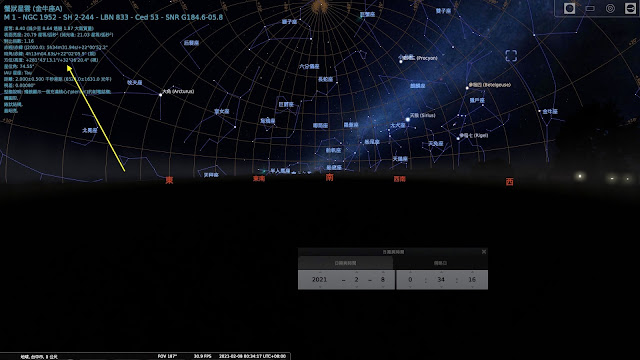

• 在室內以 VNC 遠程監看，同時也以 Stellarium 查看 M1 的高度：





• 拍攝計畫設為 31 張，到了拍第 30 張時，從歷史記錄裡可看出有三～五張的 HFR 較高且偵測的星數也較少，可能無法疊圖：





• 12：34 這時切換到 PHD2時，發覺隔壁大樓已入鏡了：





• 12：36 才經過兩分鐘導星已被遮住，看來第 30 張是拍不成了，只能上樓拍平場並收拾器材，結束今晚的拍攝。





• 整個過程還算順利，應該可以得到大約四小時的總曝光時間，只是針對 M1 這麼小又暗的天體，疊圖後製後不曉得會是怎樣？天氣預報未來幾天不會很好，不然還可以再多幾晚來累積更多的曝光時間。
• 初步簡單後製，後製完應該會不錯，不用再拍也可以。






2021-02-06 的拍攝

• 考慮再三後決定加改裝後的 STC Clip Filter Astro MS 光害濾鏡來拍攝 M1。雖然 Bosma 馬卡鏡只有 F15 的光圈，不加光害濾鏡在市區拍攝應該是不行的，這樣的方式對焦的後截距應該就沒問題，目前先求能拍到。至於改成加 Optolong L-EXTREME 雙窄帶濾鏡，第一個可能的問題會是對焦的後截距要處理，再者 F15 的小光圈，想要得到還可以的訊噪比，還不曉得曝多長，如果超出 iOptron Cem25P 的導星精度（目前由於皮帶已鬆弛，導星精度無法再提升），可能就更困難，拍攝多張或許能解決吧。
• 搞不定裝上以 PENTAX Takumar 300MM f4 做為導星鏡的平衡，最後是以輕量的 120mm 導星鏡才行。
• 想說天氣還不錯，晚上上頂樓把對焦搞定，說不定還能拍攝。然後依據ZWO ASI533MC-Pro 原廠說明的後截距55mm解決方案來對焦。



• 九點多上樓，器材安裝、極軸校正，大概半小時就搞定，接下來一星校正及對焦。換了新器材，所以先讓PHD2 做 Calibration 及 Guide Assistant，做完還不到十點。









• 想說 Bosma 馬卡鏡只有小小的 F15 光圈，對焦當然天狼星是首選。由於對焦行程頗長，測完整個行程花了不少時間，但依 ZWO 的接法完全看不到星點出現，只有四個非常明顯的超大污點。
• 顯然是後截距的問題，試著拿掉延長筒，只留下 11 mm 接環，再把全部對焦行程走一遍。氣溫回暖，頂樓的蚊子多了，在蚊子圍攻下，到了近十一點快放棄時，突然有肥大的星點出現了，接下來輕輕地轉動對焦環慢慢對焦讓星點變細，直到 NINA 偵測出 ＃Stars 超過 6 個以上才能 Plate Solve 解析成功，終於將天狼星放到視野中心，把魚骨對焦板放上望遠鏡，慢慢微調，到十一點七分算是對焦得差不多。






• 通常一兩分鐘就搞定的目標定位：Sky Atlas 找到 M1→Slew→Plate Solve ，這次也出問題，往常把 Gain 設在 400，曝光大概 2-7 秒就能成功，使用這支鏡子，曝光 12 秒，不行（無法解析時會花較長時間後才出現訊息說失敗），15 秒也不行，20秒一樣，最後把曝光設為 30 秒，總算解析成功，時間來到近十二點。



• 設定好 Gain 101 曝光 120秒 40張的拍攝計畫，終於在 23：54 拍完第 1 張，M1幾乎不可見，倒是四個超大污點非常清楚，然後回到室內遙控。



• 拍到第 12 張，椅子還沒坐熱，切換到 PHD2 ，可以看到隔壁大樓頂的避雷針已入鏡了，也只能上樓收拾器材。






• 在頂樓，等拍完第 13 張才結束拍攝。單張曝光只有 120秒 （之前拍 M95 動不動就八十幾張），疊圖後製大概也看不到什麼，不過還是拍了 30 張亮平場及 50 張暗平場，想來見識一下平場對於 「去污能力」 有多厲害？！是否能除去那四個超大污點？
• 做好的 MasterFlat 長這樣：



• 13 張，能夠用來疊圖的只有 6 張，也就是總曝光時間只有 12 分鐘。



• 簡單後製， 影像中央 M1 隱隱若現。但也可以見識到拍了平場的威力， 「去污能力」 超強！！！四顆超大污點完全無跡可尋，6 張用來疊圖的影像裡的污點全部去得乾乾淨淨。重要的是去除後不影響原影像，只會讓人認為是使用非常乾淨的相機及望遠鏡拍的。



• 上傳 Astrometry.net 解析並標註名稱，也確實拍到了。



• 結論是這支馬卡鏡就看行星專屬了。

2021-02-04

•  蟹狀星雲產生於公元1054年一次明亮的超新星爆發。當時古代中國和阿拉伯的天文學家記錄了這一天文現象：天關客星（詳見維基百科：SN 1054 - 維基百科，自由的百科全書）。
• 歸功於中國古代和阿拉伯的天文學家在1054年的觀測記錄，蟹狀星雲成為第一個被確認與超新星爆發有關的天體。
• 距離地球約6,300光年，其直徑約為13光年。

拍攝挑戰

• 這個時節在晚上七點的高度就超過 60˚，以雙窄帶濾鏡可以拍攝一整晚得到足夠的曝光時間，但是以現有 Sharpstar 107 PH APO+ZWO ASI533MC-Pro 換算後焦長 1175mm 的組合，也只能得到小小的影像，即使再 Drizzle 放大四倍後還是很小。除此之外還有一個很重要的原因，以 M1 所在的高度在過子午線時達到 88˚，以 Sharpstar  107 PH APO+ZWO ASI533MC-Pro+ 1X平場鏡及對焦後伸出的總長會打到三腳架！！！



• 如若改用手上一支便宜的馬卡鏡（Bosma 1900mm 口徑 13 公分 F15），接上 ZWO ASI533MC-Pro 後換算的焦長相當於 3230 mm，那就夠了，只是畫質不用奢望：



• 也不是沒使用過這支馬卡鏡拍星雲：Luke 的休閒筆記: 莫妮卡工坊觀星之旅四，當時是配合全幅 Nikon D610，所以焦長就是1900mm，以 200mm F4 的導星鏡來 Guide。



• 在清境山上沒用光害濾鏡，F15 細小的光圈勉強還能拍到（當時的心態是拍到就好，現在的要求是要更多的細節），若加上雙窄帶濾鏡在市區拍攝，單張曝光長度不就要十分鐘以上，但配上 ZWO ASI533MC-Pro 的焦長 3230 mm，使用 PENTAX Takumar 300MM f4 當導星鏡，能夠有長曝五分鐘的精度那就要偷笑了。

拍攝難度

1. 濾鏡的安裝

• Optolong L-EXTREME 雙窄帶濾鏡：不像使用 Sharpstar 107 PH APO 或61EDPH II 可以安裝在平場鏡或減焦鏡裡。而又由於2019年4月前往清境拍攝時，把鎖住轉換套筒的螺絲擰斷了，現在鎖在望遠鏡上是 2 吋的 M42 套筒，無法換成 2 吋延長筒（前端可鎖上兩寸濾鏡），ZWO ASI533MC-Pro是可以直接以 M42 鎖上，但就無法上 2 吋的雙窄帶濾鏡。
• 倒也不是沒辦法解決，可以 M42 ⇒ T2-Ai 轉接環⇒ZWO-Nikon-T2-Ⅱ 二代升級款轉接環(內可安裝2 吋的雙窄帶濾鏡)⇒ZWO ASI533MC-Pro，只是這樣的接法不曉得能否合焦？況且接上雙窄帶濾鏡後需要較長的曝光時間，能否達到要求還是問題。
• 一個變通的方法是使用改裝後的 STC Clip Filter Astro MS 內置型光害濾鏡 forSONY，放在 ZWO ASI533MC-Pro 感測器前方轉接環內，可以直接安裝上馬卡鏡，合焦應該沒有問題，但在市區使用顧慮就比較多了：
  • 頂樓旁的兩座大型廣告燈十點熄掉前的拍攝曝光不能太長，或許可以曝光 120秒。
  • 頂樓旁的兩座大型廣告燈十點熄掉後的拍攝曝光可以長一點，或許可以曝光 180秒。
  • 在 NINA 裡可以設定在上述時段的兩個拍攝計畫，相機溫度設在 -10℃ （這兩個曝光時間才有事先拍好的暗場）
• 以上兩種方案需要找時間分別測試。

2. 平衡

• iOptron Cem25P 有承重 12.6 Kg 的實力，這是不用擔心，倒是加了導星鏡的平衡會是問題：這是因為 Bosma 馬卡鏡尋星鏡位置在側邊，這使得裝上導星鏡後很難達成平衡。曾經試著做過這樣的平衡，那時是用 SIGMA 150-600mm F5~F6.3 APO DG HSM MARCO，如今若也要使用，在 600mm F6.3 的光圈，要讓 QHY5L-II-M以曝光 1 秒來導星大概會有困難。改成現用的 PENTAX Takumar 300MM f4 是沒問題，但平衡可能較難克服。



• 現在又碰上一個問題，上圖能夠鎖上Bosma 馬卡鏡的鳩尾座，一根固定螺絲也擰斷了，只剩一根，不曉得能否固定？




3. 對焦

• 在焦長 3230 mm下對於焦點的準確要求更高，一整晚的拍攝，還不曉得這支便宜的馬卡鏡會不會跑焦？當然需要實拍後才能知道。

4. 導星

• 先測試現用的 QHY5L-II-M + PENTAX Takumar 300MM f4是否能合乎要求的導星精度。如果這個組合無法達成平衡，那就只能使用底下的組合。
• 若上述組合不夠再來測試 QHY5L-II-M+ SIGMA 150-600mm F5~F6.3 APO DG HSM MARCO 的組合。
