2020年7月2日 星期四

銀河後製:PixInsight

行星季到了,天氣不好,先用以前拍的影片,練練後製功力。等天氣好了再上頂樓用新的SharpStar 107 PH APO 天文望遠鏡 700mm + 5X 巴羅 = 3500mm 來拍木星、土星,火星在市區大概是沒望了。

從 NAS 裡找影片的過程中,卻發現了 2019年3月11日~12日在清境民宿以輕裝備的攝星儀及 Nikon AFS 17-35mm F2.8 + Sony A7R2 + 電子快門線拍攝的銀河影像,就先用來暖暖身。

分為兩組:

  • 攝星儀同步追踪曝光 73秒 ISO 2500 F2.8 @17mm(單張後製,地景還算可以) :
補上一張同樣原始檔,早前以 PS 後製的圖:

  • 拍縮時的 104 張影像,曝光 25秒 ISO 2500 F2.8 @17mm(因為要疊圖,地景只好犧牲。未用赤道儀追踪的,所以不會用到Kenko 攝星儀,架在一般三腳架即可):

*********************

第一組單張的後製,不必疊圖,直接先上 DynamicBackgroundExtraction :
預設的取樣點 24個

自行再增加至 48 個,Tolerance 來到 1.5

顯然自行再增加取樣點能夠得到較佳的結果(左):

由於包含地景,沒辦法 PhotometricColorCalibration,只好一步一步來,先 BackgroundNeutralization:

ColorCalibration :
White Reference 選整個影像,特別要注意的是要勾選 Regionof Interest 並選 Preview02 才能得到正確的色彩校正(針對天空部分,地景就不管了)

自動產生 PSF影像後,便可以進行 Deconvolution:




ATrousWaveletTransform(Linear 下的初步降噪):

ScreenTransferFunction+HistogramTransfermation:

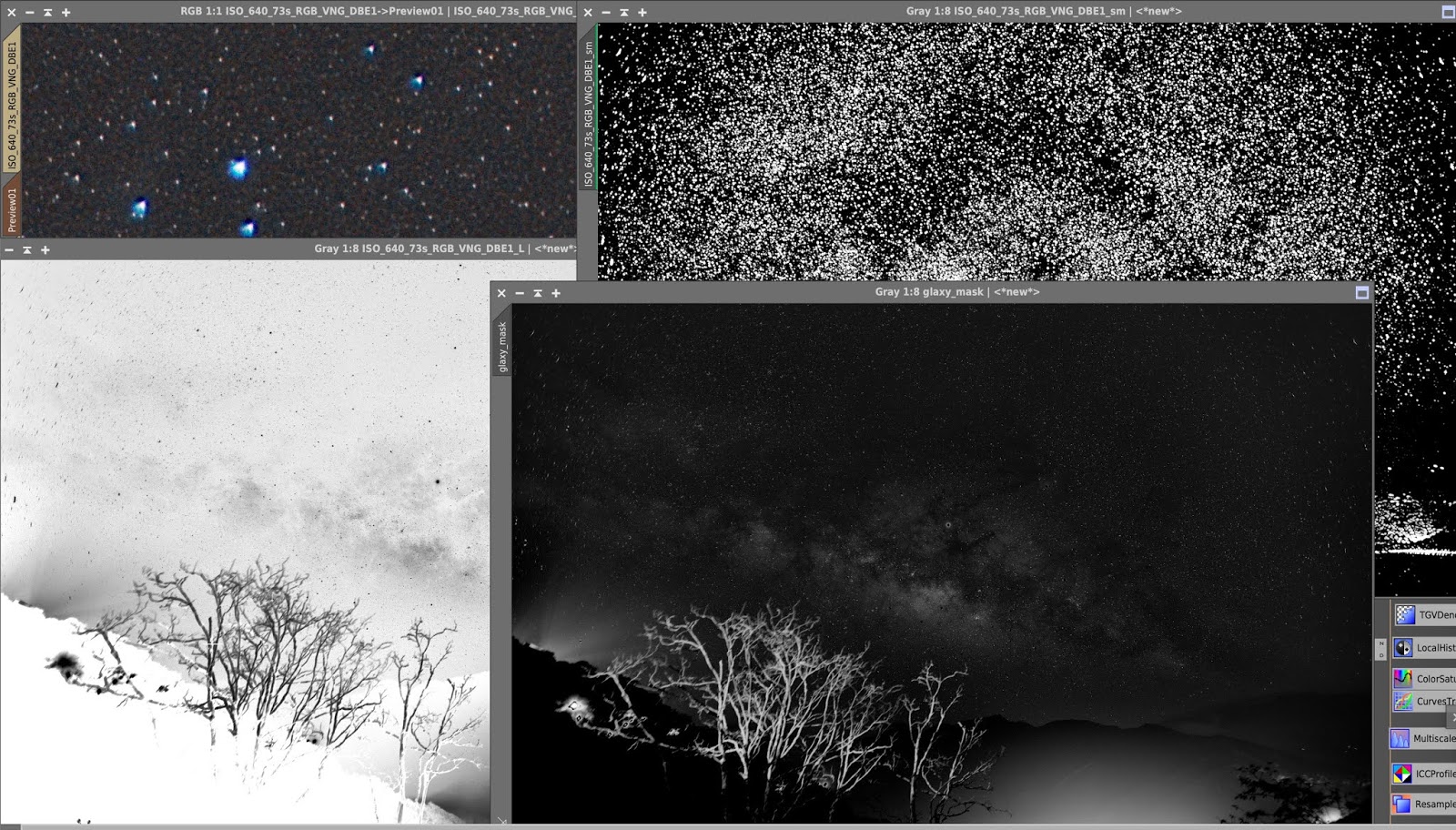

製作給 TGVDenoise 用的 Mask

TGVDenoise:




準備要進行 LocalHistogramEqualization(加強對比,降噪後的必要步驟),先製作一個地景 Mask ,只針對天空 LHE,於是以 Game Script 來做,結果點擊 OK 後,PI 就當掉了,前面製作的 Mask 及 TGVDenoise 都未存檔:


只好重來,改成以 PS 繪製好地景 Mask,存成 Tif 再以 PI 開啟:

 LocalHistogramEqualization:




製作針對星點拉高其飽和度的 Mask:

以 CurvesTransformation 拉高星點的飽和度:


以 CurvesTransformation 增加對比(不需 Mask):





最後再 ICCProfile Transformation 就可以出圖了(本文第一張圖)。

*********************

第二組的後製只是想看看包含地景的影像是否能在 PI 疊圖?顯然是可以的,而且當初拍攝這組影像是縮時用的,相機固定在三腳架上,每張銀河的影像位置都偏移了,沒想到最後還是能夠成功疊圖!!!

其實是先後製這組影像的,但一起頭就碰到問題。當初拍攝後以 Sequator 來處理,因為無法吃 A7R2 的 RAW 檔,只好先轉成 DNG,原始 Raw 檔就刪掉了:
在 Finder 下顯示 7952 x 5304 ,想說要用來疊圖,所以再拍了 100 張的 Bias 影像,製成 Superbias 後,要 ImageCalibration 就出現錯誤訊息而失敗:

經過仔細地觀察,才看出苗頭,原來 Raw 轉成 Dng 後,影像的大小略有變化:
原始 RAW 檔的大小:7968x 5320

DNG 影像的大小:8000 x 5320

因為已沒有原始 Raw 檔,只好把 100 張新拍的 Bias 轉成 DNG 再依此製成 Superbias :

然後就順利  ImageCalibration :

CosmeticCorrection :

Debayer :

一百多張影像,當然需要 SubframeSelector  的幫忙,但需要知道 A7R2  + Nikon AFS 17-35mmF2.8 @17mm 的 Subframe Scale ,於是上傳影像到 Astrometry.net 解析,可能因含地景,失敗了:

截取影像中不含地景的一小部分並縮圖重新上傳Astrometry.net解析,得到 119 的  Subframe Scale :

重新執行  SubframeSelector  ,還是不行,  Subframe Scale 不能超過 100:

只好將 Subframe Scale 設成 100,順利執行:

刪掉 5 張分數較差的:

StarAlignment :

LocalNormalization 執行中:

因為百多張影像的 LocalNormalization 會很久,把前述未縮圖的影像再次上傳 Astrometry.net解析,竟然得到 52.6 的  Subframe Scale:

只好中斷 LocalNormalization,重新再執行一次   SubframeSelector  (File Cache不能勾選,不然會沿用上次結果)

重新以  52.6 的  Subframe Scale 執行的結果,也與前次 119 的排序相同,但這次刪掉 6 張:

想先看看 ImageIntegration 疊圖後的結果到底如何,所以先略過  LocalNormalization 。疊完後好像還可以,但要 Crop 才能繼續下去:

DynamicBackgroundExtraction:

PhotometricColorCalibration 可能含地景,結果失敗:

只好一步一步來,先做 BackgroundNeutralization,再做  ColorCalibration:




自動產生 PSF 影像:

製作給 Deconvolution 用不含地景的 Mask:

 Deconvolution :




ScreenTransferFunction+HistogramTransfermation

LocalHistogramEqualization




MultiscaleMedianTransform(進一步強化細節):




最後 ICCProfile Transformation 就可以出圖了(本文第二張圖)。
