AZ-GTI Firmware 更新後的拍攝測試全記錄：M42

Gain 101 ; -5℃ ; 28X300s

拍攝時間：2023.02.12

於晚上七點至十點拍攝，M42 會在約八點越過子午線。這段時間，天空其實不優，不時有薄雲飄過，本想也一併測試一顆飛樂 Discover 15000 mAh 行動電源能否撐過整個拍攝流程（不含筆電的供電），相機溫度設在 10℃（當時氣溫約 20℃），這樣功率不會太大，或許能撐得過去。但空氣中水氣也蠻高的，查了下露點溫度為18℃，主鏡及導星鏡得上除霧帶，雖然只要一條即可，但上了除霧帶，就算兩顆飛樂 Discover 15000 mAh 都不夠用，只好改用市電，把延長線帶上頂樓。

雖然在天空不是很優的情況，而且器材的平衡也不好（器材總重約 3.6 Kg，重錘加了部分偏心重錘的配件總重約 2.6 Kg，從 PHD2 Guide Assistant 後的 Backlash Graph 可以看出非常糟，與之前只放 1Kg 的重錘差不多，以後可以不用這麼麻煩了），卻還能順利完成全部流程，拍攝的成品在後製也還可以，或許會是未來拍攝的主力配備—輕便。

拍攝器材：

• 相機：ZWO ASI533MC-Pro
• 望遠鏡： Sharpstar 61EDPH II
• 平場鏡或減焦鏡：0.82X 減焦鏡
• 赤道儀：AZ-GTI星野赤道儀
• 對焦：ZWO EAF
• 濾鏡：Optolong L-EXTREME 雙窄帶濾鏡
• 導星鏡：200mm F4
• 導星 CCD ：QHY5L-II-M
• 腳架：GITZO GK 2580TQR
• 電子極軸鏡：PoleMaster 電子極軸鏡
• 電源：市電
• 控制筆電：Lenovo IdeaPad 120S 11吋(4G/64G USBX2）

拍攝地點：台中市區社區頂樓

測試項目

• 極軸校正
• 導星是否平順？能否撐得住單張曝光五分鐘（300秒）？
• 能否順利子午線翻轉？翻轉後是否能繼續拍攝？
• 拍攝平場的 Flat Wizard 是否能順利完成？

全過程順利拍攝

• 極軸校正時，雖然 AZ-GTI 在 SynScan Pro 裡不支援返回零位，但藉由 NINA 的 PARK 也能做到，因此在使用 PoleMaster 電子極軸鏡校正才能順利完成。
• 手動對焦在 4200 後，順利一星校正，也就不再進一步執行自動對焦。

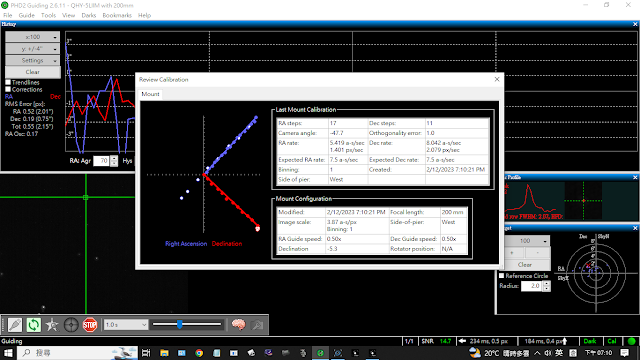

• PHD2 Calibration：

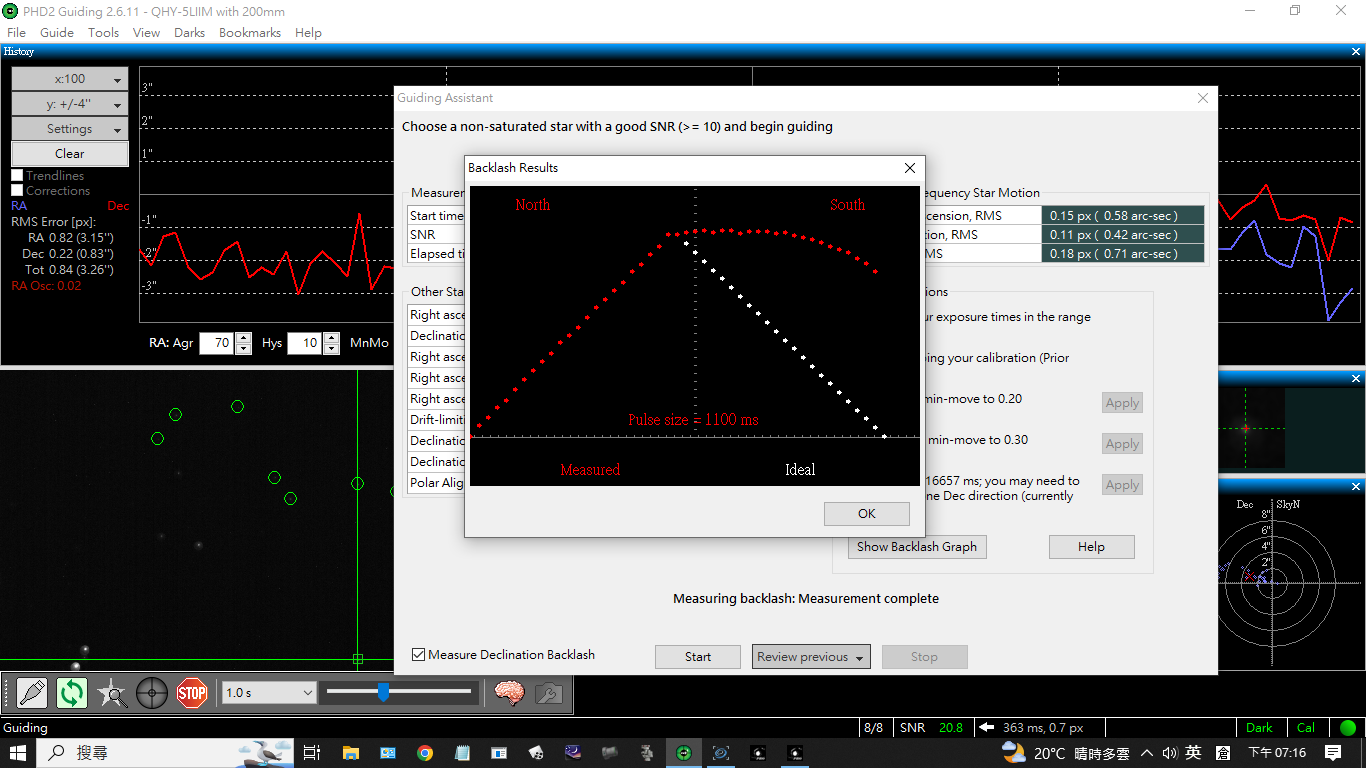

• Guide Assistant ：

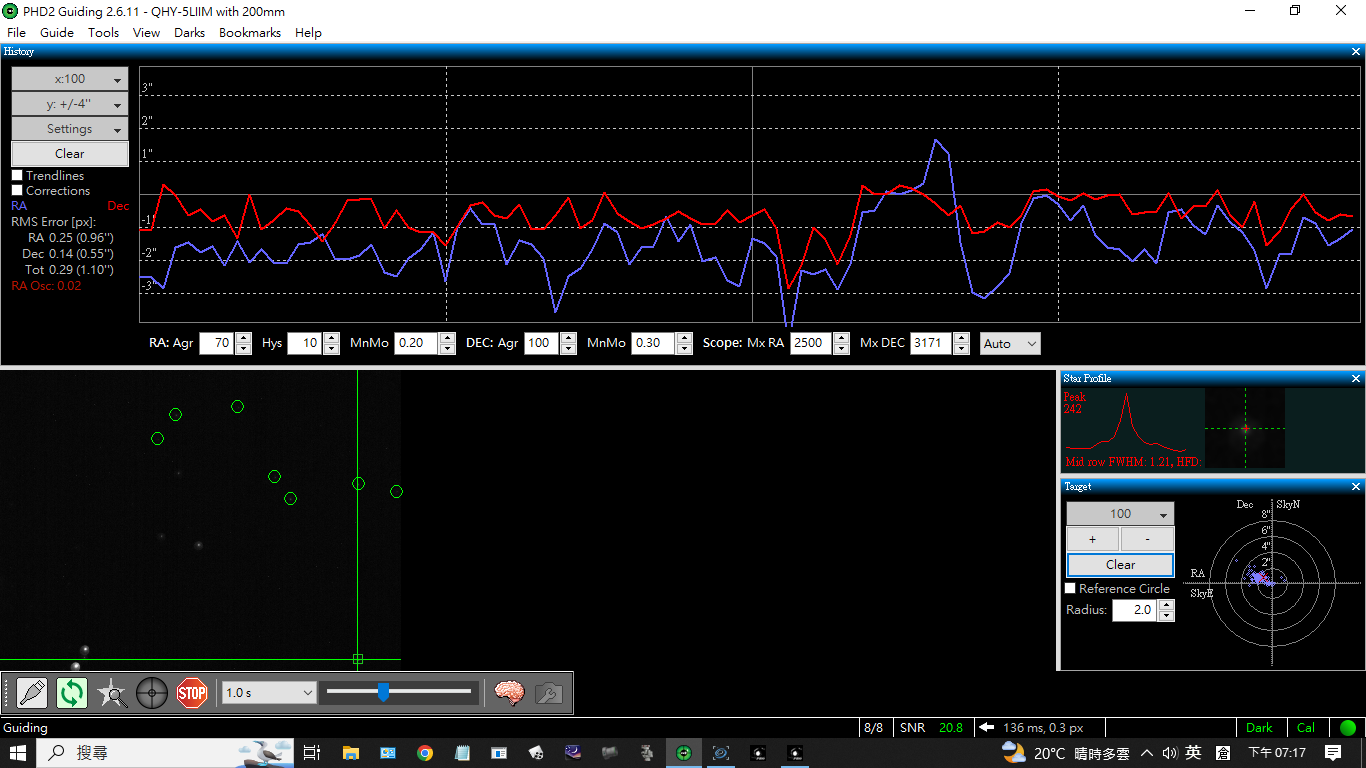

• 開始導星，還不錯：

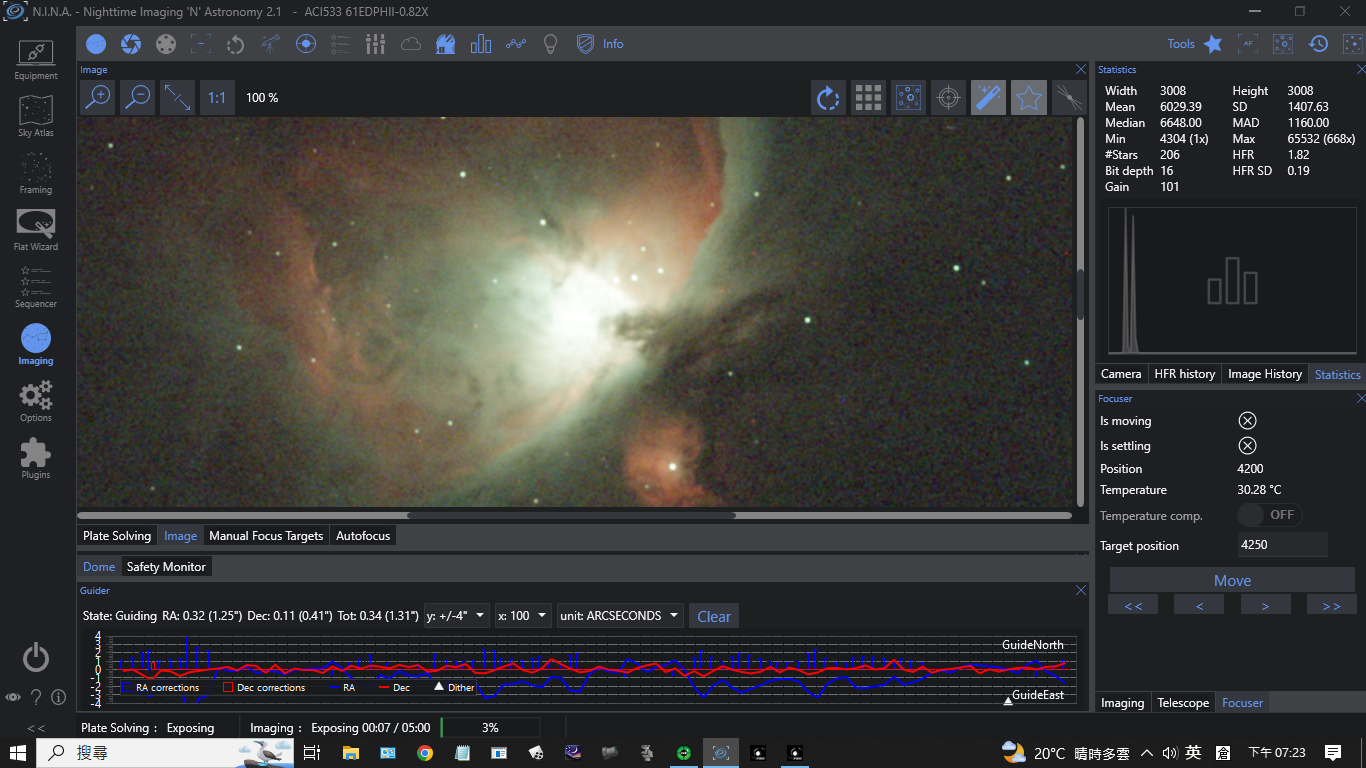

• 第一張曝光 300 秒的影像：



• 1 ： 1 下，星點夠圓：



• 拍攝第 2 張時有薄雲飄過：



• 好在很快飄過，不影響拍攝的成品，導星也繼續：

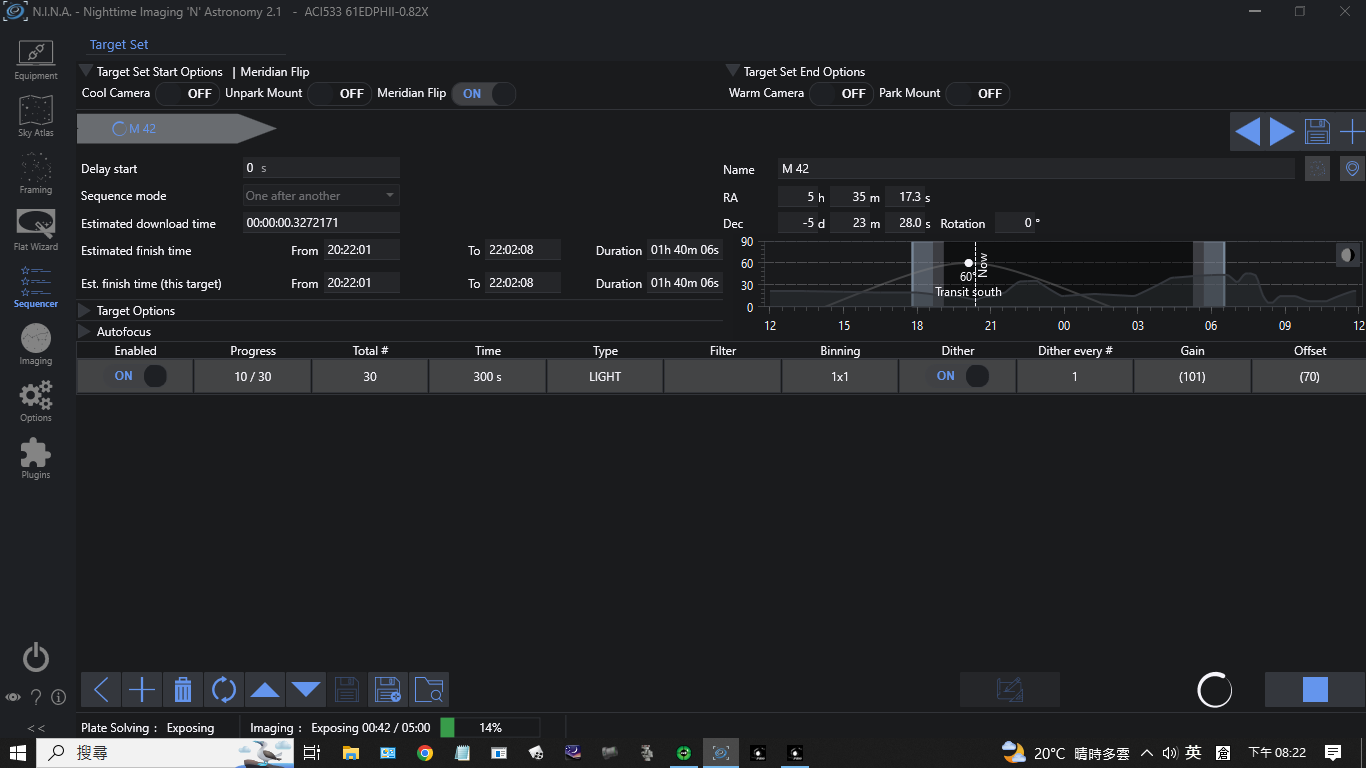

• 順利拍完第 10 張，時間來到晚上八點，M42 已過子午線：



• NINA 啟動子午線翻轉的自動流程：



• 開始翻轉：



• 拍攝影像做 Plate Solve ：



• 目標位置若不在容許的範圍內會再 Re-Slew 並再次拍攝做 Plate Solve 直到定位成功（通常大概兩次拍攝就能定位成功）：



• 定位成功後，NINA 也會自動驅使 PHD2 開始導星：



• PHD2 開始導星後，需要再 Settle 一分鐘（在 NINA 裡設定的）後才開始拍攝：



• 已拍完 10 張，正拍攝第 11 張，這是子午線翻轉後的第一張：



• 與預期想的一樣，這張一定不行（使用 iOptron Cem25P 也一樣），畢竟中低階的赤道儀，大概需要更長的 Settle 時間：



• 但看導星曲線好像不會太差，或許是 RA 赤經（藍色線）的 Peak 太多的關係（應該是沒有平衡好的關係）：



• 翻轉後的第 2 張也不行，HFR 還在 2 以上（前 10 張約在 1.8～） ，所以翻轉後的頭兩張在後製時都刪掉了。看來需要在 NINA 設定 Settle 的時間得大於十分鐘：



• 後續就沒問題了：



• 然後就順利拍完全部 30 張：



• 接下來拍攝平場的 Flat Wizard 也能順利把鏡筒指向天頂，方便把 iPad 放在上面拍平場（因為 iPad 的觸控，放在鏡筒頂上的膠條時會觸發導致白色畫面跑掉，解決方法是在鏡筒頂部圍上一圈黑色絨布紙）



• 拍完平場，輕便的器材輕鬆收拾。
• 沒有 EQMOD 線，Wi-Fi 被 Synscan Pro 佔住，無法遙控，因此以上截圖都得在頂樓完成（當晚天氣暖和，蚊子多，好久沒有這種感受了）。

後製：

• 拍攝後瀏覽 YouTube 看到這支影片：Pixinsight SPCC Color Calibration #howto - YouTube ，剛好可以用拍攝好的成品來與以往使用 PhotometricColorCalibration 比較：
  • 首先按影片的說明去下載四個 Gaia DR3/SP (small set) 並在 Gaia 設定好：



  • 接下來設定 Spectrophotometric Color Calibration：



    • ①ZWO ASI533MC-Pro 是採用SONY最新背照式IMX533傳感器
    • ②Optolong L-EXTREME 雙窄帶濾鏡，為 7nm 濾鏡（截圖時是預設還未改成 7nm），詳細規格：[2020 NEW] Optolong L-eXtreme dual-band astronomy narrow band filter-Optolong Optics Co.,Ltd.
    • ③這是前步驟 Gaia 的設定
    • ④按照影片，先做一個 Preview
• 比較（兩圖在做 Color Calibration 前都做過 DynamicBackgroundExtraction，做完 Color Calibration 後都做了 SCNR）：



• 感覺 Spectrophotometric Color Calibration 較優，未來就用這個新學到的技巧做 Color Calibration 。
• 在 SubframeSelector 刪除子午線翻轉後拍攝的頭兩張：

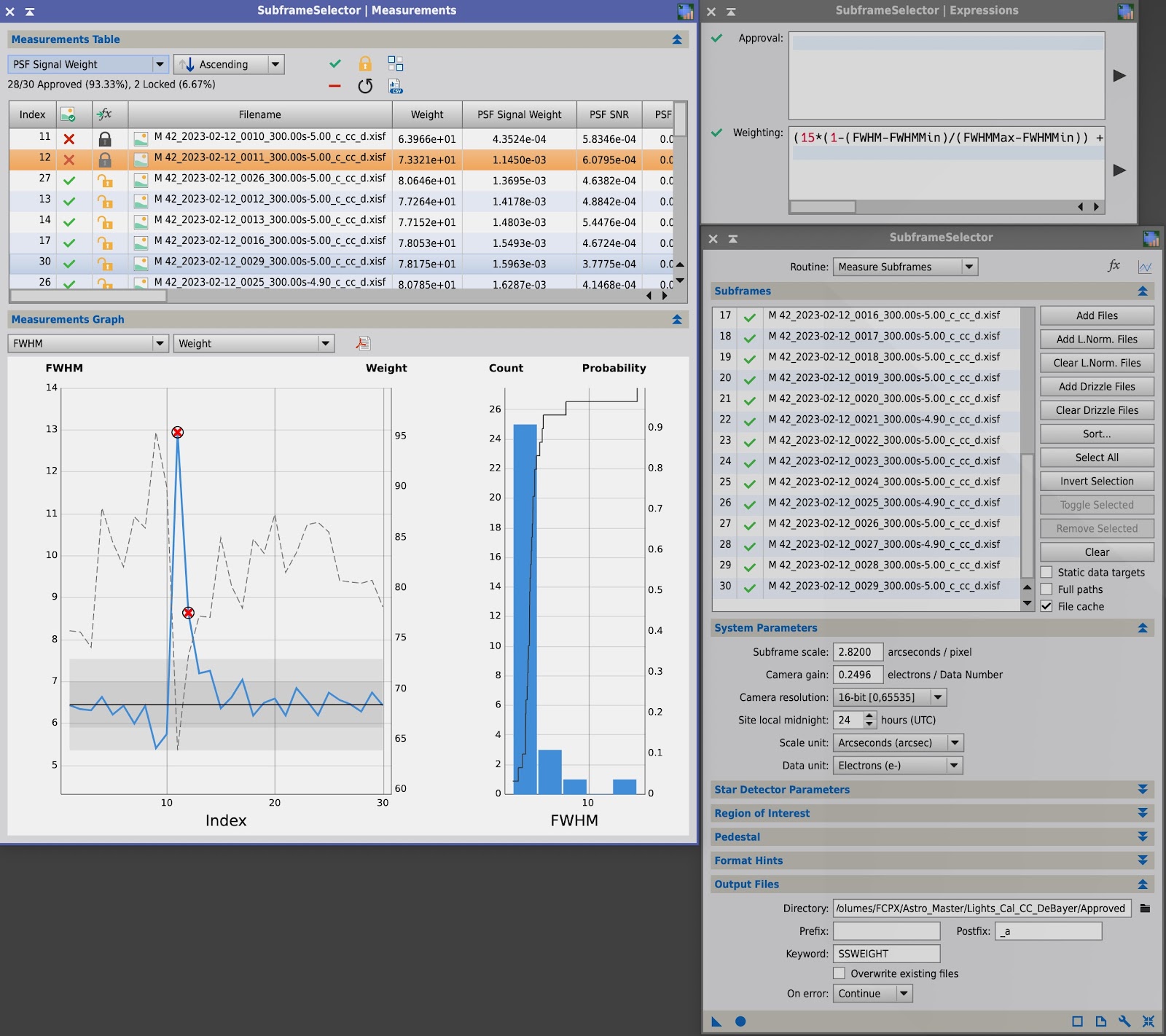

• 這次的後製，於 SubframeSelector 裡不再用以往的權重公式，改以 PSF Signal Weight 來選擇參照影像，在 ImageIntegration 時當然也就選它：






• 因為用了雙窄帶濾鏡，所以跑步者星雲幾乎被濾掉了。
