Luke 的休閒筆記: AZ-GTI星野赤道儀的平衡--使用三用電錶

量測原理：

接好線路，量測 AZ-GTI星野赤道儀運作時的電流，找出順時針旋轉時的運作電流，再找出逆時針旋轉時的運作電流，比較大小，然後移動重錘位置，直到順、逆旋轉時的運作電流差不多相同時，即可得知器材已達平衡。

*************************
2020.12.05
新的數位三用電錶（直流可測最大至 10A）到貨，接上之前的線路，AZ-GTI 赤道儀可正常啟動（證實之前舊的指針式三用電錶最大只能測 0.25A，所以流過的電流太小，無法啟動），做了一下午的實驗並錄影下來，大致把赤經及赤緯的平衡都量測出來，就等天氣好實拍後才能驗證這樣的方法是否能改善導星的精度？

測量時先將望遠鏡與重錘擺成水平，然後使用手機開啟 SynScan app 驅動望遠鏡順、逆旋轉，讀取運作時的電流變化。
未達平衡的電流變化（只安裝了 2Kg 重錘，逆時針旋轉時最大可達 0.18A；順時針旋轉時最大可達 0.15A。只安裝 1Kg 重錘的電流讀數差別最大，只可惜這段影片跑焦模糊了）
達平衡的電流變化（安裝了 2Kg 及 1Kg 重錘，逆時針旋轉時最大可達 0.15A；順時針旋轉時也是最大可達 0.15A）
把 Nikon D610 換成 ZWO ASI533MC-Pro （整體重量較輕了），稍為移動 1Kg 重錘才能達成平衡
赤緯達平衡的調整：

註：實驗時是將赤道儀的轉速拉到最高，所以電流讀數變化蠻大，或許下次把轉速調慢一些，說不定可以得到較穩定的數值，就更容易判斷是否達成平衡。
有個疑問：量測赤經時的最大電流也沒有超過 0.25A（測赤緯可以達到 0.3A），為何使用最大只能測 0.25A 的指針式三用電錶接上後會無法讓赤道儀啟動呢？或許是赤道儀需要有個最小電流（應該是大於 0.25A）才會啟動吧。

*************************

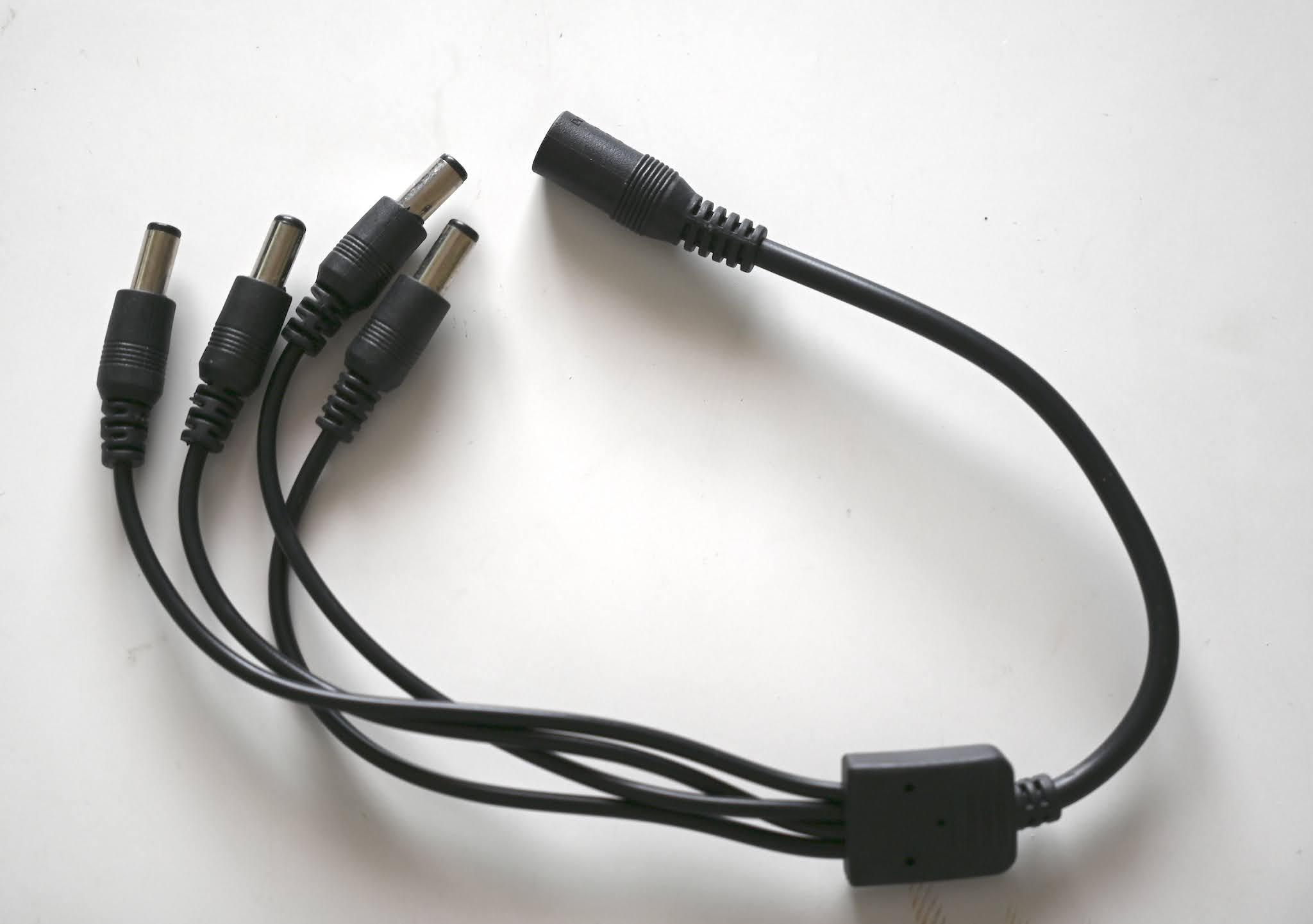

因為沒注意到一拖四電源線是一母轉四公
結果在蝦皮買了五條 DC公對公電源線 DC5.5＊2.1MM 每條 17 元，無法使用，算是浪費了
只好重新在露天買了六條 DC電源5.5x2.1mm公母延長線，一條 35元
不想浪費了這幾條 DC公對公電源線，總算想到了物盡其用的用途：可以用來量測 [[AZ-GTI星野赤道儀]] 的平衡，不必使用貴貴的鈎錶TECPEL泰菱電子直購網》DCM039 交直流鉤錶 AC/DC 高解析度 10mA ( 0.01A) / 0~ 200A｜PChome商店街：台灣 NO.1 網路開店平台。
家裡有三用電錶，不就可以測量直流電流嗎？要測電流，電錶就得與電路串聯，這可以拆了一條 DC公對公電源線，準備好打火機、美工刀就開工了：
先確定 DC 公頭的正負極
剝皮：以美工刀微微在電源線劃出刻痕（美工刀在輕壓在線上，滾動線即可在外圍塑膠皮留下一圈割痕），然後以打火機在割痕處加熱即可割開而不傷到裡面的兩根細小電線，依此類推再做一圈即順利將外圍塑膠皮剝離
剪斷紅線（或黑線）
如圖，藍色箭頭的 DC 公頭會接到 [[飛樂 EBC-9037 15000 mAh 行動電源]] 上，所以電流如綠色箭頭的方向，因此三用電錶的正、負極需如此接
然後把拍攝器材與重錘準備好

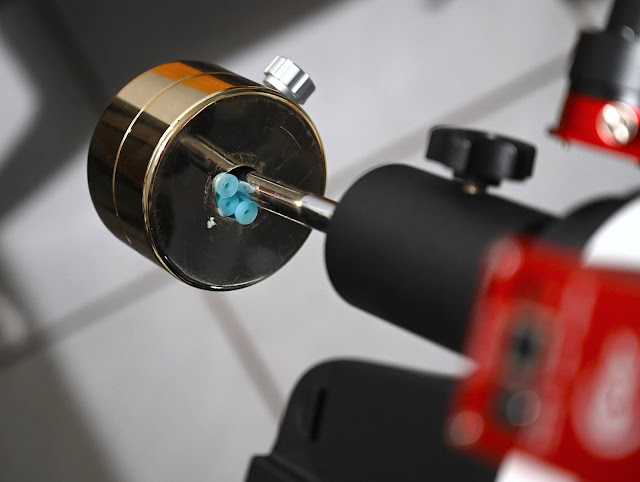

預備了2 Kg（原 [[iOptron Cem25P]]用的）與 1 Kg （[[Kenko Sky Memo S]]的配重組件）。由於重錘桿對 2 Kg 重錘太細，所以使用了三顆壁虎來固定，1 Kg 重錘可以自由移動調整來平衡。（還不知移動範圍是否能得到平衡？若有問題，還得再調整 2 Kg 重錘的固定位置。或許很麻煩，但會使用 [[AZ-GTI星野赤道儀]]來拍攝的器材未來不會變動太大，大概只有兩種組合：[[61EDPH II]]+[[ZWO ASI533MC-Pro]] 或 [[61EDPH II]]+[[Nikon D610]]，因此只要事先量好並做上記號就方便了。）
一切就緒，把線接好，打開[[AZ-GTI星野赤道儀]] 的電源，三用電錶指針甩到最右邊，轉到 250 的刻度仍然一樣，且[[AZ-GTI星野赤道儀]] 的電源指示燈不會亮，這才想起 Simple and PRECISE mount balancing! With the power of electricity! - YouTube 影片量得的電流大於 1 A，雖說 [[AZ-GTI星野赤道儀]] 較小台，但需要的電流應該也不會小到那裡去，而使用的三用電錶最大只能量到 250 DCmA ＝ 0.25 A ，能通過的電流太小，怪不得[[AZ-GTI星野赤道儀]] 的電源指示燈不會亮
怎麼辦呢？還是得買貴貴的鈎錶？想起之前在蝦皮找鈎錶時有看過便宜的數位三用電錶，看看是否能量較大的直流電流？本來找到一個 199 且免運，能測到 DC 20A ，馬上就下訂了
