ZWO ASI533MC-Pro+ Celestron C90 Mak 的對焦練習

2020.11.22

老天爺特別喜歡作弄人，今晚要後製，沒準備拍，結果深夜上頂樓抽根菸時，天空比前一晚黑，連獵人的腰上那柄劍，肉眼可見！這還是在光害重災區呢！（這有可能是因為隔天要上班，怕星期一症候群，早早關燈睡覺的關係嗎？）

天氣轉涼了，半夜的溫度足夠把冷凍相機的溫度降至 -10℃，拍了暗場，因此能夠來後製前一陣子同樣溫度拍攝的影像。

後製完成！

拍了五十幾張曝光 90 秒的影像，最終只有 26 張勉強可以拿來疊圖，後製過程中頻頻出現狀況，最後還是完成一張感覺髒髒的影像。

結論是 AZ-GTI 的回差問題沒有解決前，大概是不可能用這支望遠鏡。

2020.11.21

一樣是理想的輕量級配備組合，今天天氣還不錯，使用[[Celestron C90 Mak]]（Amazon 購買，含運約台幣五千）拍攝，同樣地， [[ZWO ASI533MC-Pro]] 也加了STC 寬帶光害濾鏡：

目標馬頭星雲：

C90 馬卡天文望遠鏡，焦長 1250mm 搭配一吋的[[ZWO ASI533MC-Pro]]冷凍相機，換算後相當於 3375 mm ，只用 120mm 的導星鏡，先測試曝光 300 秒，不行，再用 180秒，拍了幾張還是不行，最後以 90 秒，還算可以。

雖然半夜，氣溫也不低，只能以 -5℃ 拍攝。

拍攝流程

• 晚上大約十點半，天空不錯，上樓試 [[ZWO ASI533MC-Pro]] +[[Celestron C90 Mak]]的魚骨板對焦練習

極軸校正

• 影響極軸校正的廣告燈已熄，順利校正：（器材的所有連接線要先連好，開啟 [[AZ-GTI星野赤道儀]]的電源並啟動 GSS Server，因為沒有手柄，校正步驟中的找旋轉中心需要以 GSS Server 來驅動 [[AZ-GTI星野赤道儀]] ）
  1. 調整微動雲台將北極星移到程式算出的北極星位置



  2. 「啟動監控」後開始微調，讓圖中方形綠色圖樣與紅色極點重合。這個步驟就算使用微動雲台還是有點困難，要是 [[AZ-GTI星野赤道儀]] 是架在自由雲台上，絕對不可能調好的。



  3. 確認極軸點後，還需要點選 GSS Server 的 Set Home 來設定零位。

對焦

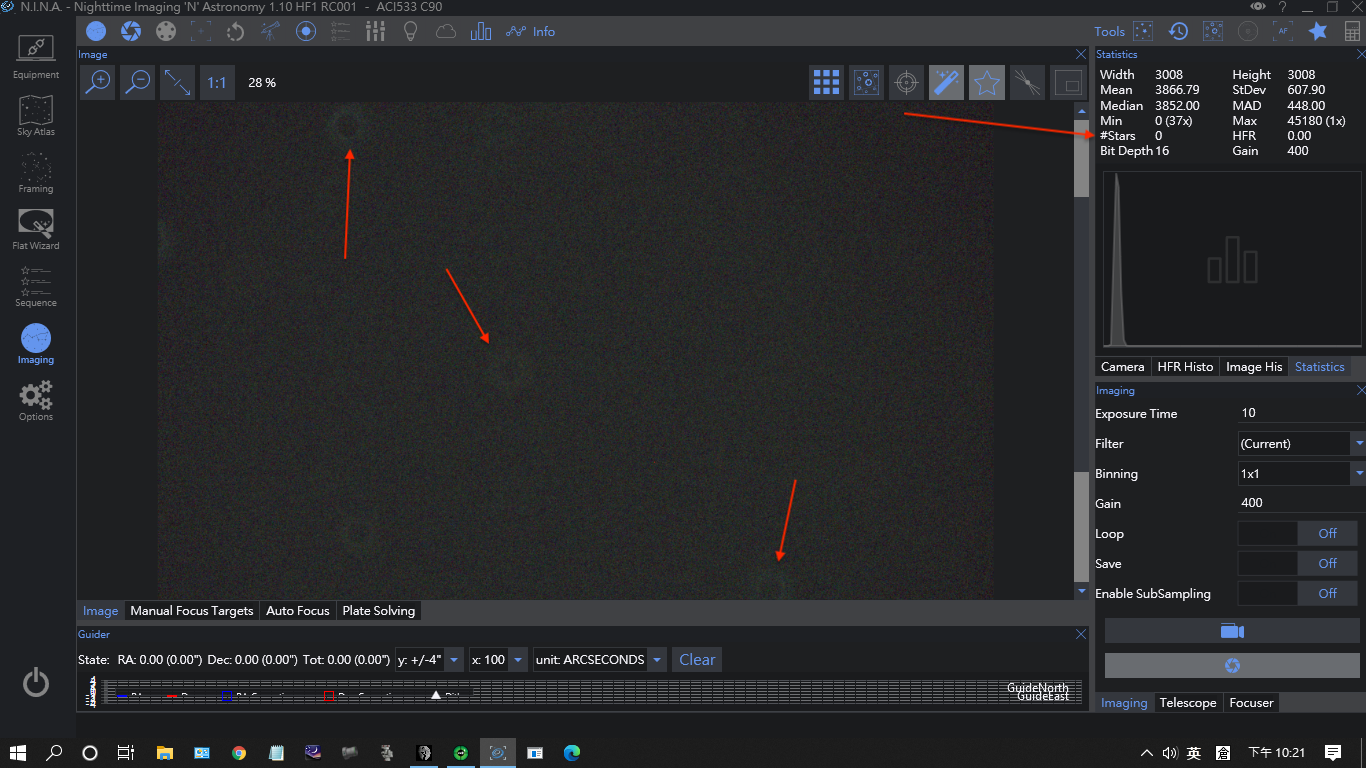

• 以五車二來對焦練習，Slew 過去後，Gain 400 曝光 10秒，先拍一張—-沒看到半顆星，但隱隱約約可見幾顆的輪廓：



• 雖事先已在室內以遠方大樓大致對過焦，但實際要對焦星星沒那麼簡單的，只能一點一點的調（省略中間調整過程）



• 總算調到看起來是星點的樣子，這樣才能進行 Plate Solve ，不然 ASTAP 很容易就解析失敗。

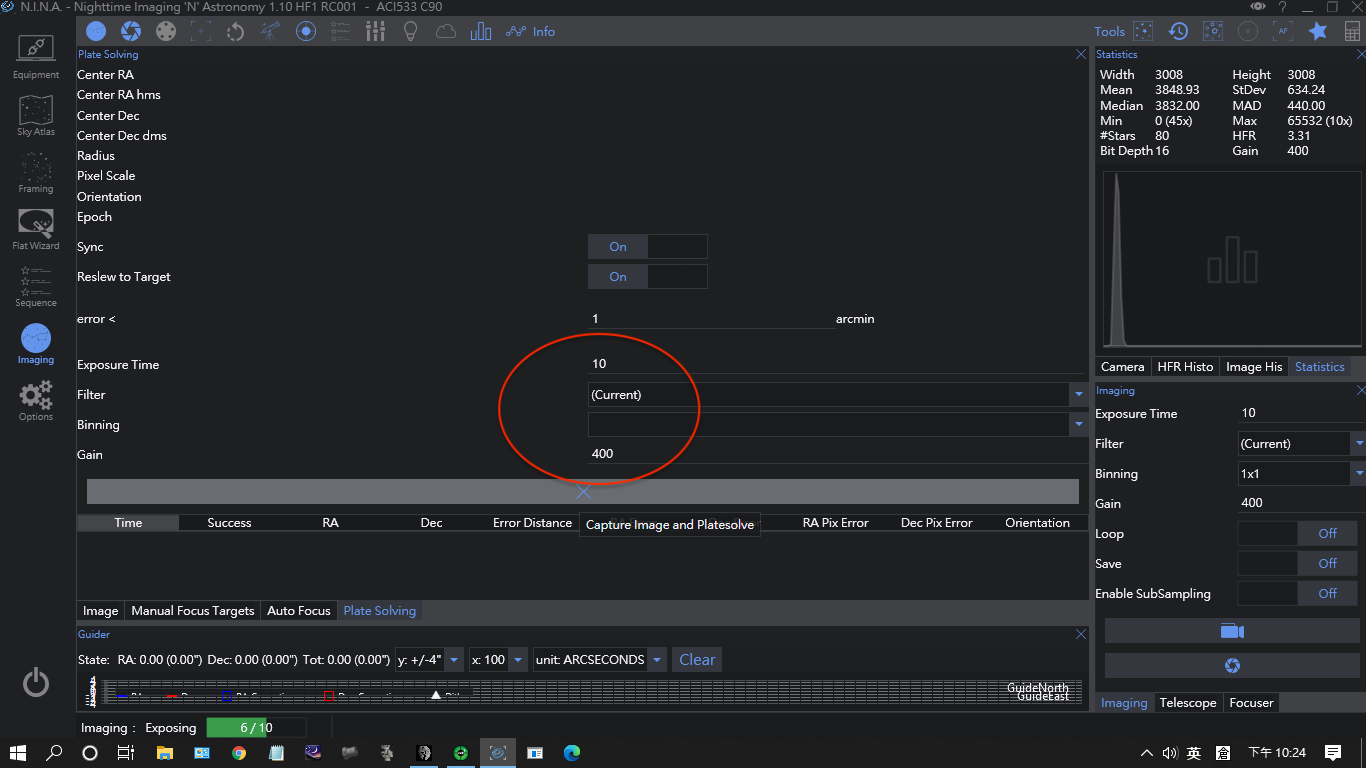

• Plate Solve 的設定也是 Gain 400 曝光 10秒

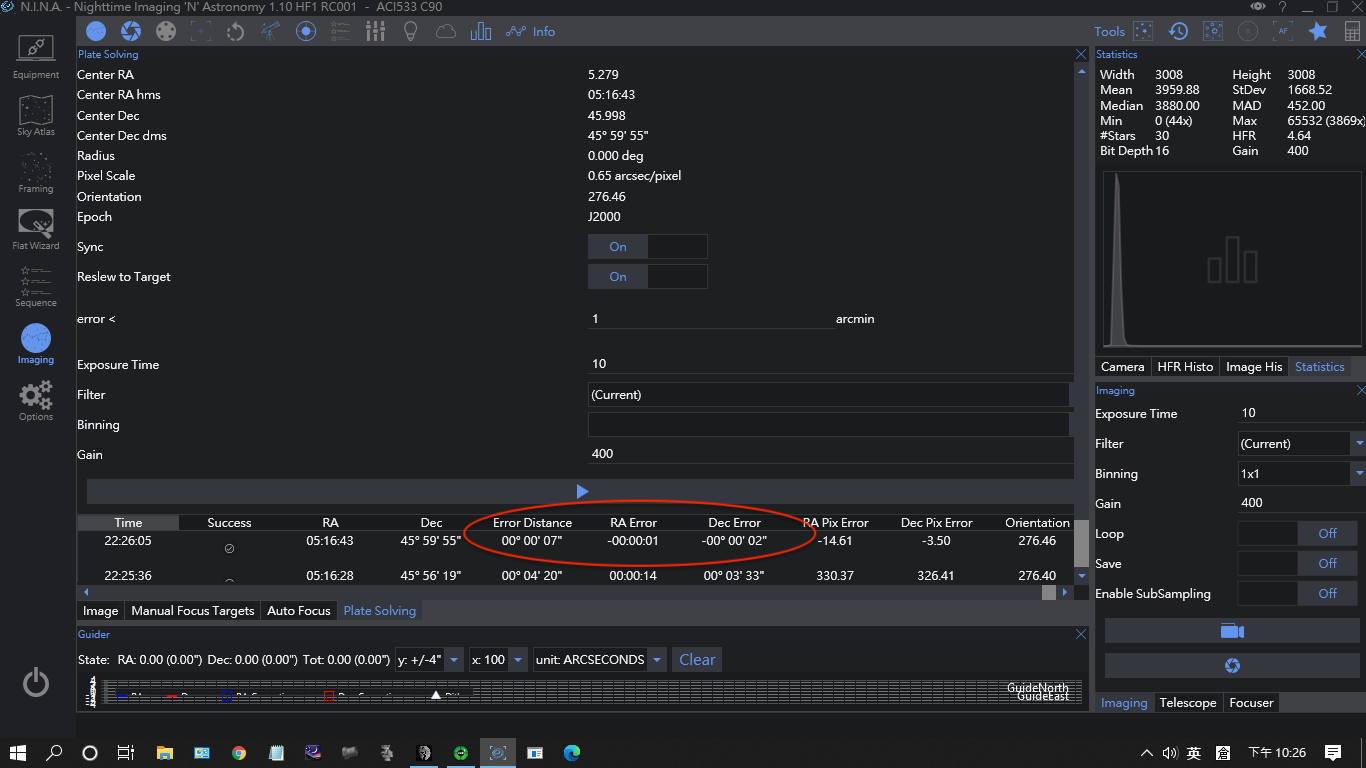

• 由於已大致對好焦點， Plate Solve 也很順利

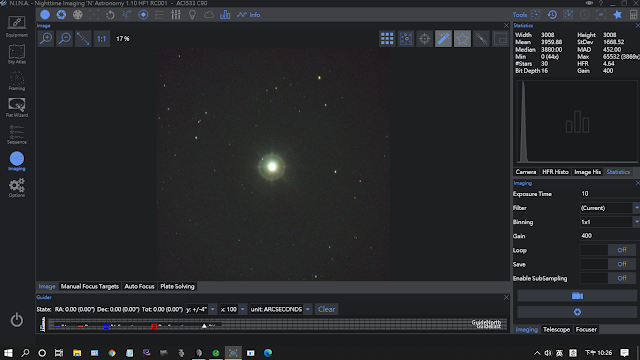

• 五車二來到視野中心



• 由於五車二有點亮，把曝光降到 5 秒，並以 1：1 顯示

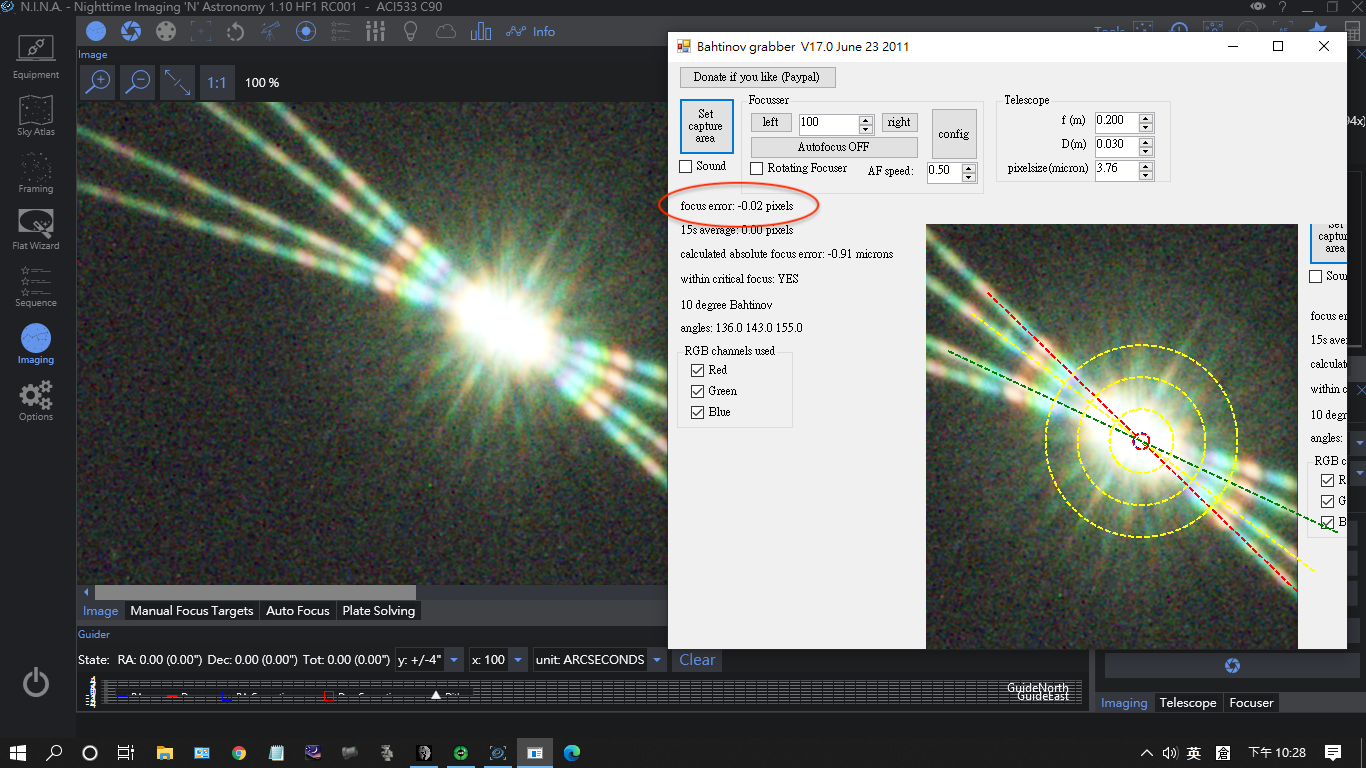

• 現在可以把魚骨板（Bahtinov Mask）放到鏡子上，拍攝一張影像，並以 1：1 顯示，然後使用 Bahtinov Grabber 來量測—-竟然 Focus Error 只有 0.02 Pixel



  （註：上述 Bahtinov Grabber 量測的結果雖然好像很準確，但實際還是有點問題，因為我用的魚骨板並非標準式的，早期在淘寶買的：【梦天改机】对焦鱼骨板高精度双线铝合金鱼骨 固定直径110-150-淘宝网，有可能造成 Bahtinov Grabber 的計算誤差，上圖中的五車二看起來就覺得有點大）

開拍

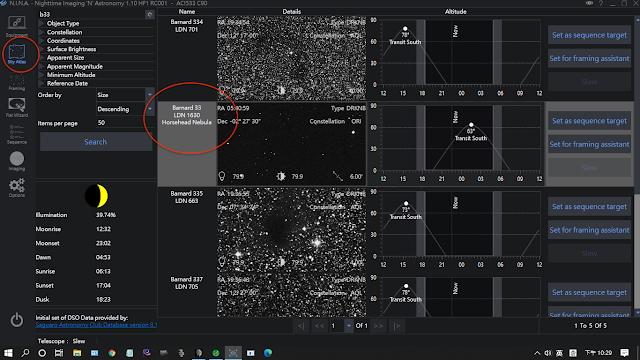

• Sky Atlas 找到馬頭星雲，然後 Slew 過去



• 由於已對好焦， Plate Solve 很快就解析成功



• 切換到 PHD2 做 Calibrtion ，實在不行（大概在做時把電子極軸鏡的蓋子裝上去造成的）



• 重做 Calibrtion，還算可以，然後開始 Guiding

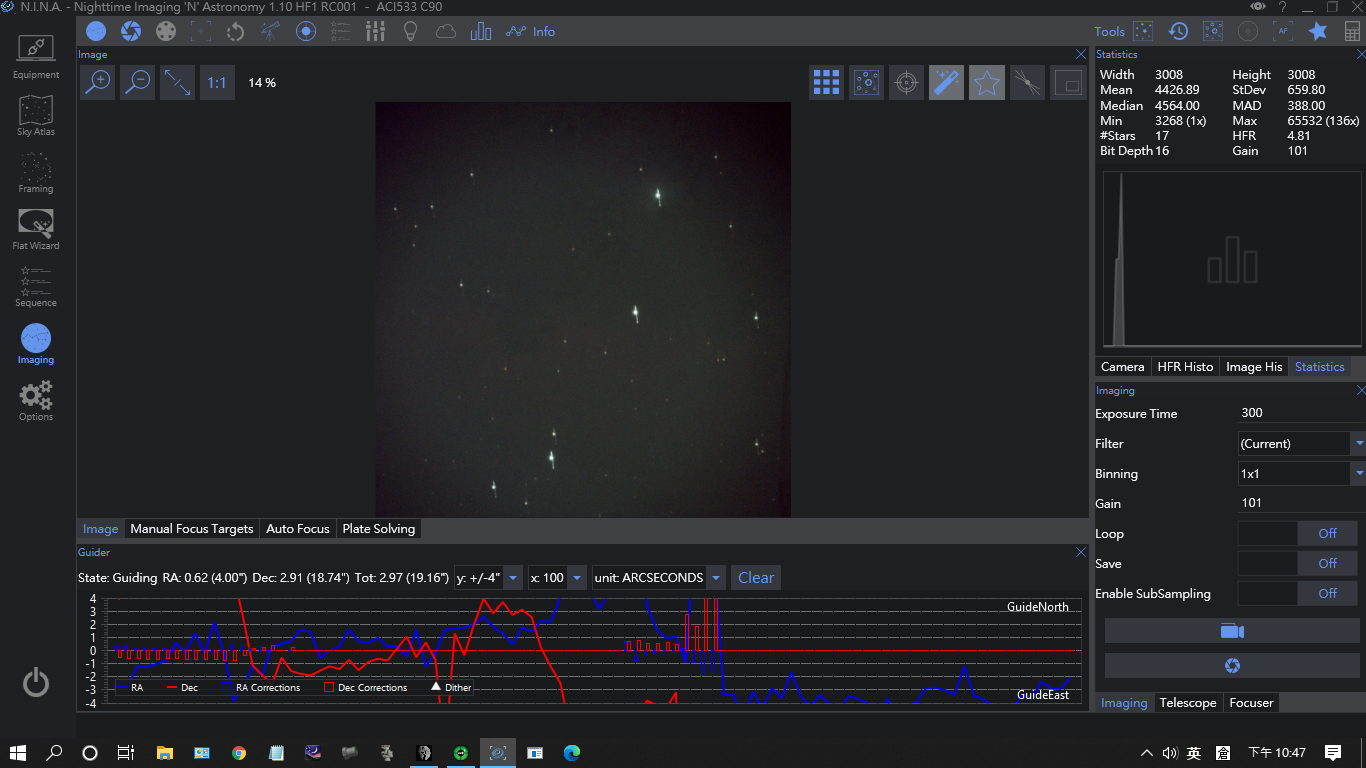

• 試拍一張 Gain 101 曝光 300秒的影像（因為 [[Celestron C90 Mak]]的光圈只有 F15，又加了光害濾鏡，需要較長的曝光時間），但導星下還是不行（[[AZ-GTI星野赤道儀]]的回差太大了）



• 可能還是需要做個 Guide Assistant 吧



• BackLash 依舊難看

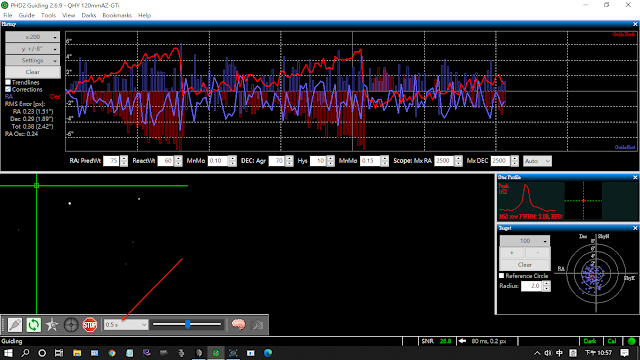

• 將導星曝光進一步調成 0.5 ，狀況稍為改善了點

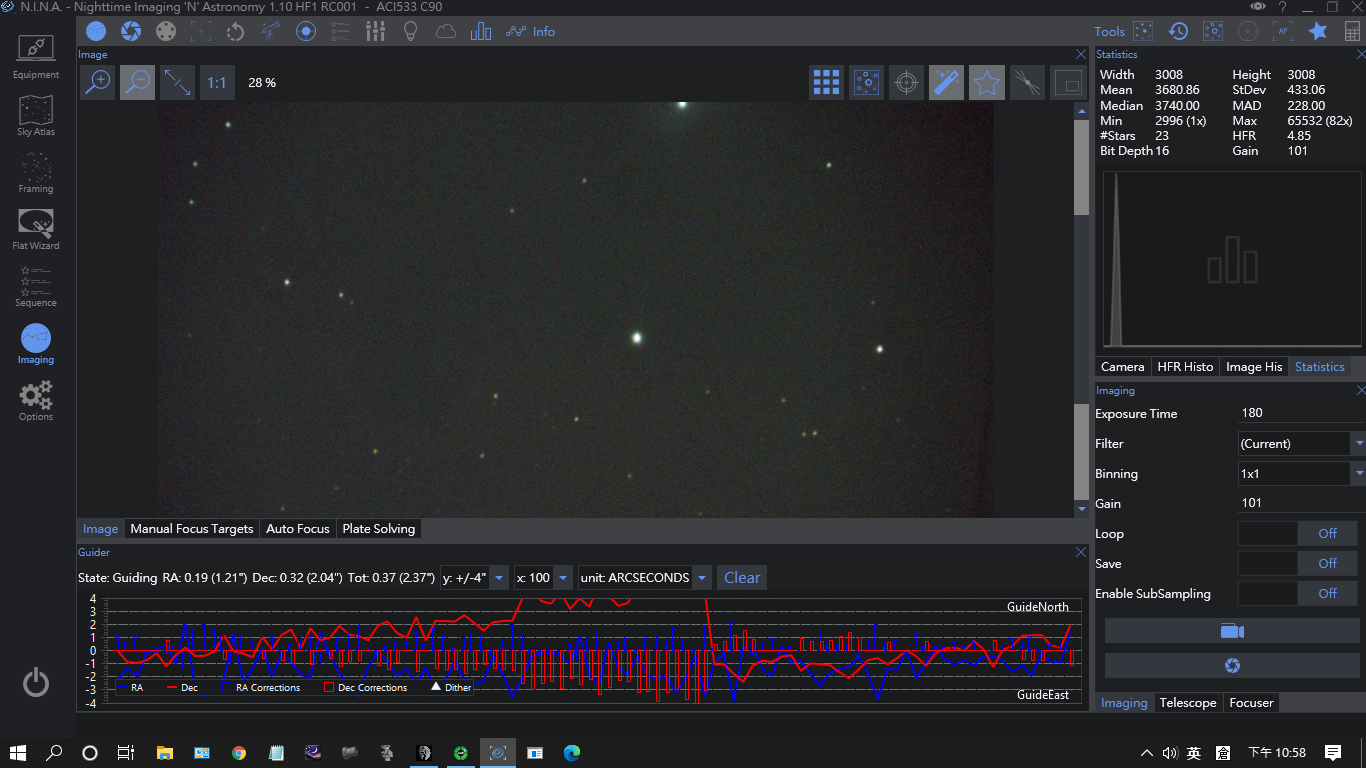

• 試拍一張曝光 180 秒，還不錯



• 1：1 顯示也很好

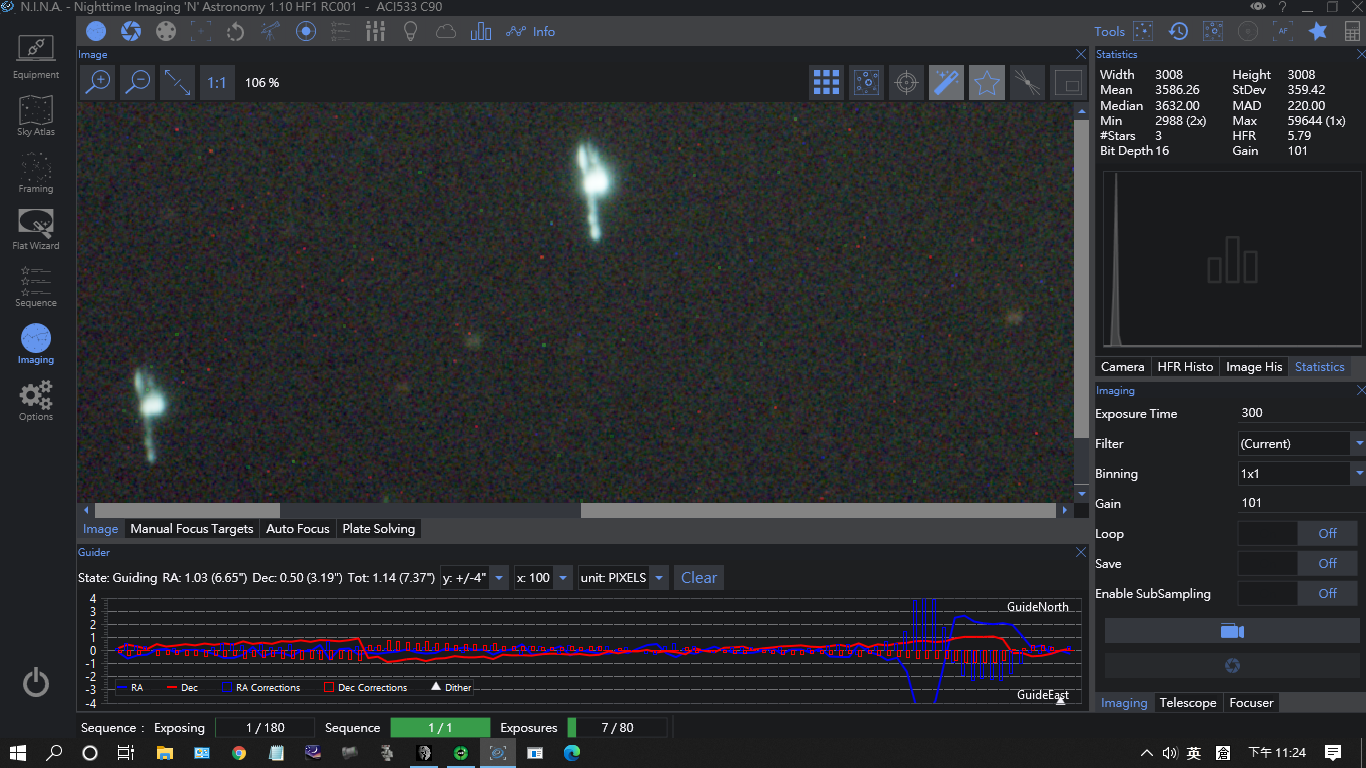

• 於是設定拍攝計畫：單張曝光 180 秒，拍攝 80 張；拍完第 3 張，一看不行

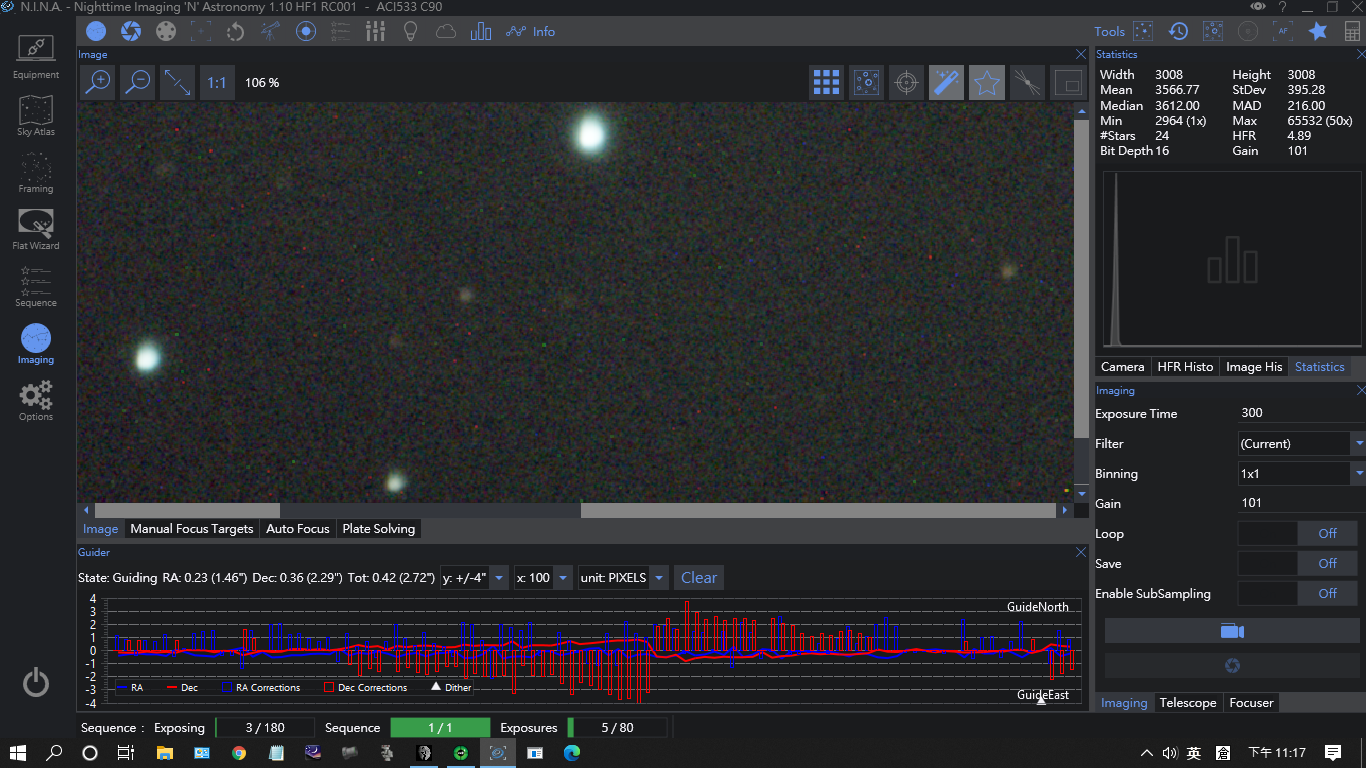

• 第 4 張沒問題



• 拍完第 6 張，又不行



• 決定更改拍攝計畫單張曝光 90 秒，拍攝 90 張，順利的話，凌晨兩點前結束：



• 拍攝過程中的導星曲線，由於回差的影響，焦長 3375 mm（1250X2.7）曝光 90 秒大概是極限了




但天不從人願，凌晨一點上頂樓檢查拍攝情形，抬頭一看—-滿天雲，這時正在拍第 55 張（不曉得雲在何時佈滿天空，所以可用的影像是會少於 54 張），只得趕緊下樓再拿了 iPad Pro 拍平場（亮度調到一半就能順利拍攝），然後收拾器材提前結束。

後製

• 由於[[Celestron C90 Mak]]光圈太小（F 15），加上曝光時間又短，單張檢視看不到馬頭星雲，所以先上傳一張至Astrometry.net以獲得 Pixel scale 的數據：

• 再以 Stellarium 模擬確認沒問題：

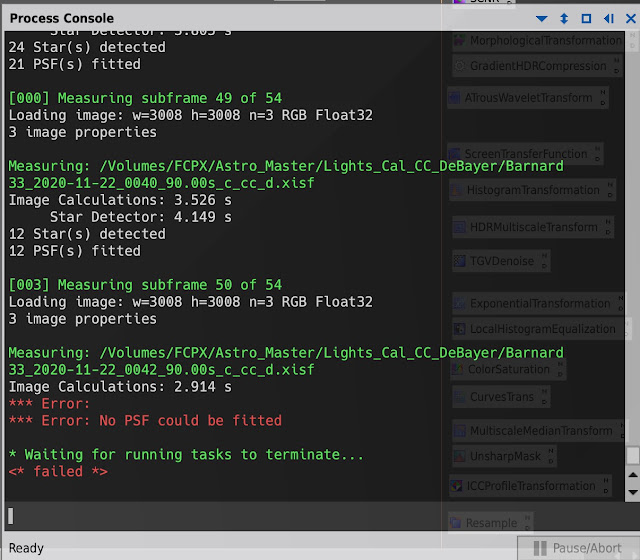

• 第一個碰到的狀況是 SubframeSelector 無法成功



• 經過一番嚐試，54 張影像在刪掉41 張之後的（大概是這時天空已佈滿雲了）才算過關，經過權重計算，再去掉兩張分數低的，剩 38 張用來疊圖：

• 第二個狀況是 StarAlignment 無法成功



• 花了一個多小時調整各個參數也不成功，試著把 Reference Image 換別張試試看（前面的測試都是選權重分數最高的，但 1：1 看時，這張的星點並不夠圓），最後找到一張分數並不高（把 Blink 請出來，一張張檢視，過程中刪掉了 7 張星點抖動較嚴重的影像），但星點最圓的做為  Reference Image，各項參數調回預設值，這才算過關，但也有 5 張還是失敗

• 第三個狀況是無法執行 EZ Deconv：星點太差，無法產生可以用的 PSF 影像，參數怎麼調都沒用：



• 以上三種狀況都是之前從未碰過的，造成的原因應該就是 AZ-GTI 的齒輪回差，這點不克服，就無法有更長時間的曝光，這隻鏡子大概就無法在 AZ-GTI 上使用。（Cem25P 當然是沒問題，但既然用了 Cem25P 就不會去用這支鏡子，就是要配合  AZ-GTI 整組器材才夠輕。）
• 由於總曝光時間不夠，加上天空也不是很優，無法得到較佳的訊噪比，後製時總共做了兩次降噪才得到文前的最後成品，雖然很差，但至少這支便宜的馬卡鏡還能把馬頭星雲在光害重災區拍下來，或許解決 AZ-GTI 的齒輪回差讓曝光能夠達到單張 300 秒，說不定就能得到可以接受的影像。
